5.4 區分服務(DiffServ)
5.4.1 DiffServ的原理
IETF在1997年醞釀并于1998年提出了Internet區分服務（DiffServ）模式,DiffServ的初衷就是避免高復雜性，提供一種具有良好可擴展性的QoS解決方案，其核心思想是“邊緣分類，內部轉發”。
DiffServ的基本機制是在網絡的邊緣路由器上，根據某一業務的服務質世要求，將該業務映射到一定的業務類別之中，隨后利用IP分組中的DS字段地標記這一業務所需的服務類別，網絡中的各個節點將依據該字段對各種業務類別采取預先設定好的服務策略.保證相應的延遲、傳送速率、抖動等服務質童參數。這樣，對于一次會話中特定的數據流，在每次連接的過程中，將無須傳遞各種QoS信息，從而避免了RSVP中高昂的建立成本。同時.也使得這種技術具有較好的反應靈敏度，特別適合于Internet中大量存在的短時間的連接。業務提供商為每個用戶建立相應的服務標準協議(SLA)，SLA指定了用戶在特定等級的業務中可以發送的業務最。分組業務的等級類型在IP報頭中規定。之后所傳送的業務流由服務提供商的網絡邊界進行管轄。一旦業務流進人網絡，專門的路由器就依據其業務類型對其進行區分對待，這與IntServ方式中以每一流為依據是不同的。

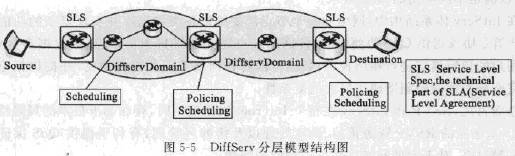

DiffServ通過分層的思想管理整個網絡，分為DS域（DSDomain）和DS區（DSRe-gion），在同一個DS域中實施一致的業務服務策略和管理機制.若干個DS域組成DS區（如圖5-5所示），相鄰的DS域不限制使用同樣的PHBs和邊映射規則。而包括一些DS域串聯的端到端通道（DS區）是讓網絡運營商確保每一個DS域能按支持端到端QoS的方式工作。
PHB(PerHopBehavior)是網絡內部路由器對數據包的操作，主要指對隊列的一些操作策略。PHB確定了外部可見的排隊、排隊管理（例如，分組丟棄）和調度特性。PHB由DSCP(DiffServCodePoint)指定的值表示。IP報頭的區分服務標記域（DSfield)是DS區域的邊界節點與內部節點間傳遞流匯聚信息的媒介，是連接邊界的傳輸分類和調節機制與內部PHB的橋梁。DS標記域定義為原IPv4報頭的TOS字節或IPv6報頭的流類型字節的前六位格式，如圖5-6所示。CU未在區分服務體系中定義,用于其他用途，如ECN。

DSCP是區分服務標記域中的具體值，用來標記數據包所屬的流匯聚，供數據包經過DS節點時選擇特定的PHB。DS節點上DSCP到PHB的映射在具體實現中必須是可配置的。定義PHB時，應同時指定對應DSCP的推薦值。
DiffServ模型定義了兩個標準化的服務：加速轉發PHB(Expedited Forwarding PHB,EFPHB)和確保轉發PHB（Assured Forwarding PHB,AFPHB組）。EFPHB設定數據包離開的速率必須大于或等于到來的速率。EFPHB可以用來在DiffServ域中建立要求具有低丟失率、低延遲與低時延抖動的端到端服務。AFPHB組的特征有4個AF等級，每個等級分配有一定量的轉發資源（比如在1個DiffServ節點上的緩存與帶寬等）。在每個AF等級中，各個IP分組被標記上三種可能的丟棄優先級。當發生擁塞時，分組的丟棄優先級將決定在某一AF等級中各分組的相對重要性。
DiffServ將重點放在集合數據流以及適用于全網業務等級的一套“單跳行為（PHB）”上。它將ImServ服務中對數據流控制的精度從未知數童的逐個流控制簡化為有限固定級別的分類控制，大大地降低了信令的T.作。同時，DiffServ簡化了節點控制，只有網絡邊界節點才需對業務流進行分類、標記、整形等復雜操作，網絡內部節點只需按DSCP域值執行PHB處理即可。因此，區分服務的擴展性強，而且與IntServ服務相比更容易實現，但并不提供端到端的QoS。因此通常考慮將DiffServ模型用于核心骨干網。
