5.6.2 MPLS基本原理
MPLS是一種新交換方案的IETF標準，它利用一個固定長度的標記來決定如何轉發數據包,取代了傳統的基于目的地址的逐跳尋徑方式，簡化了包的轉發過程，大大提高了路由器轉發速率。
MPLS引人了基于標記的機制，它把控制和轉發分開，由標記來規定一個分組通過網絡的路徑，其標記分配過程類似于異步傳輸模式（Asynchronous Transfer ModeUATM）的虛通路標識符（VirtualChannelIdentifier,VCD,通過標記交換來建立標記交換通道（Label Switch Path.LSP）。

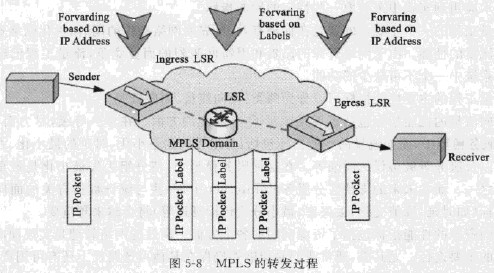

數據包在網絡中的傳送過程如下（見圖5-8）；

①網絡自動生成路由表，信令協議使用路由表中的信息建立相鄰設備的標記值，從而創建LSP；
②一個數據包進入邊緣LSR(Label Switch Router)時，它會被決定需要哪種第3層業務，例如：QoS和帶寬管理。基于路由和策略的需求，邊緣LSR有選擇地放人一個標記到數據報頭中，然后轉發；
③位于網絡核心的LSR讀取每一個數據包的標記，并根據交換表替換一個新的；
④在出口邊緣的LSR，除去標記,讀數據報頭，將其轉發到最終目的地。
LSP是MPLS網絡中的基本構件。網絡管理員可直接對它進行操作和管理來控制網絡流量的流向，從而實現流最工程。根據確定路由的方法，有2種LSP：一種是控制驅動LSP(也稱逐跳LSP)，另一種是顯式路由LSP(Explicit Routing-LSP，ER-LSP)。建立逐跳路由時，每一個LSP根據其IP轉發表，確定下一跳，并向下一跳發送標記請求消息。建立ER-LSP時，LSP的路由是在“setup”消息中規定好的，并隨“setup”消息遍歷路徑上的所有節點。ER-LSP上的所有節點根據路由消息的規定選擇下一跳LSP，并向它發送標記請求消息。逐跳路由與傳統的IP包尋路相同，而ER-LSP則可由網絡管理員或網絡管理應用軟件控制，為網絡流量分配不同于傳統IP包轉發的路徑。所以，在MPLS中主要通過顯式路由來支持流量工程。
