5.6.3 MPLS標記處理
5.6.3.1 MPLSshim報頭

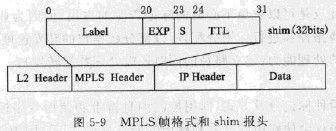

網絡的層次化結構可以大大提高網絡的可擴展性。MPLS技術可以使兩個端點LSR同時擁有多層標簽，這些不同層次的標簽組成一個標簽棧，其操作與堆棧操作一樣，遵守“先進后出”原則。例如，在域內（intra-domain)用第一個標簽，而在域間（intei-domain)用第二個標簽；而且LSRs對標簽的處理方式與標記堆棧完全無關，它永遠是對最上面一個標簽進行操作。標簽棧信息攜帶在數據包中，為了適應諸如FDDI、Ethernet、PPP等鏈路層原有格式中不具備標簽信息這一情形，標簽交換采用一種稱之為shim的報頭進行封裝（見圖5-9）。每個shim報頭包含一個20比特的標簽（Label),3比特的實驗用宇段（EXP），1比特的棧標記（S,Bottomofstack)和8比特的生存期字段（TTL,TimeToLive）。

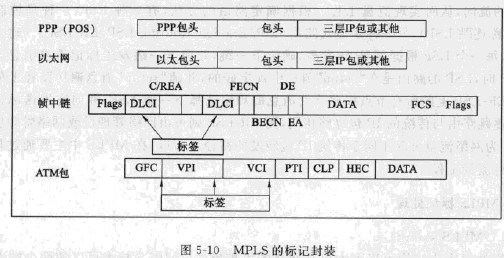

shim可以靈活地被封裝到不同的位置，可以在第二層頭或第三層頭中，甚至可以在第二層與第三層頭之間，而且根據不同的數據鏈路層將有不同的格式，例如：在點到點網絡中.就封裝到PPP頭的后面；而在ATM網絡中.則將標簽映射到VPI/VCI中.MPLS可以承栽的報文通常是IP包，當然也可以改進后直接承栽以太包、ATM的AAL5包甚至ATM信元等。對于PPP或以太網，二層封裝MPLS包頭結構如圖5-10的上面部分所示；但是對于幀中繼或ATM,MPLS則分別直接采用DLCI或VPI/VCI作為轉發的標記。具體結構如圖5-10的下邊部分所示。
