7.2.2 通用標記
MPLS通過在IP包頭添加32bit的“shim”標記，可使原來面向無連接的IP傳輸具有面向連接的特性，加快IP包的轉發速度。GMPLS對標記進行了擴展，將TDM時隙、光波長、光纖等也用標記進行統一標記，使得GMPLS不但可以支持IP數據包和ATM信元，而且可以支持面向話音的TDM網絡和提供大容設傳輸帶寬的WDM光網絡，從而實現了IP數據交換、TDM電路交換（主要是SDH）和WDM光交換的歸一化標記。其中，分組交換標記與傳統MPLS標記相同，而電路交換標記和光交換標記為GMPLS新定義，包括請求標記、通用標記、建議標記以及設定標記。
　　1）請求標記
請求標記用于LSP路徑的建立，由LSP上游節點發出，向下游節點申請建立LSP的資源。與MPLS相同，GMPLS的LSP建立過程也是由上游節點向目的端發出“標記請求消息”，目的端返回“標記影射消息'所不同的是標記請求消息”中需要增加對所要建立的LSP的說明，包括LSP類型（PSC.TDMC等）、載荷類型等^其格式如圖5-14。

2）通用標記
通用標記是在LSP建立完成后，用于指示沿LSP傳輸?shù)臉I(yè)務的情況。通用標記的格式與傳輸所用的具體技術有關，電路交換和光交換所用的標記不同。SDH電路交換標記格式如圍5-15所示。

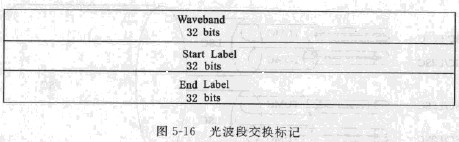

對于OXC設備來說，一次交換一組連續的光波長可以有效地減少單個光波長的波形失真，提高業務的傳輸質世。這種光波長組的交換可用光波段交換標記來表示，其標記格式如圖5-16所示。

　　3）建議標記
傳統MPLS配置LSP是沿反方向進行的，上游節點必須等待下游節點的反憤標記來確定LSP的具體路徑。這種反向配置LSP的方式不適于光鏈路，因為OXC設備需要通過光開關的切換來改變光連接，反向配置會造成很大時延。因此,GMPLS引人建議標記來快速建立光連接。
逑議標記由準備建立LSP通道的上游節點發出，告知下游節點建立這個LSP通道所希望的標記類型。這就可以讓上游節點無需獲得下游節點的反饋映射標記確認，而先對硬件設備進行配置，從而大大減少建立LSP通道所需的時間.同時也減少了LSP建立的控制開銷。當然.既然是一種建議標記，LSP通道能否最終建立還需由下游節點反饋的“標記影射消息”確定。如果下游節點發現本節點的可用資源可以滿足建議標記的請求，則LSP可按上游節點的要求建立起來。反之，如果下游節點反餓不同于建議標記信息的“標記影射消息”，則上游節點必須根據該“標記影射消息”的內容重新配置LSP通道，造成需要更多的時間建立LSP。不過，由于GMPLS采用了在節點之間定時分發標記的方式，讓網絡上的每個節點都能實時地知道全網拓撲及資源的使用情況，從而在分發建議標記時做到有的放矢。建議標記可采用與請求標記類似的格式。
4）設定標記
設定標記用于限制下游節點選擇標記的范圍，這在光網絡中非常重要。首先，某種類型的光設備只能傳輸和接收某一波段范圍內的光波長；其次，有些接口沒有波長轉換能力，要求在幾段鏈路上，甚至整條LSP上只能使用相同的波長；第三，為了減少波長轉換時對信號波形的影響，設備一次只能處理有限個光波長；第四，一條鏈路兩端的設備支持的光波長的數目和范圍都不盡相同。

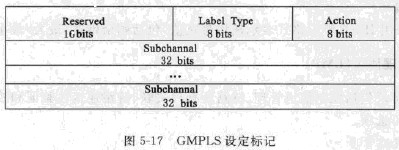

設定標記可以和請求標記同時發出，他可以將建立某個LSP所需的標記類型限制在一定范圍內，下游節點根據設定標記中的信息有選擇地接收標記,否則下游節點就必須接收所有符合要求的標記，從而造成LSP建立時間大大增加。設定標記的格式如圖5-17所示。
