1.2 電話交換網的網絡結構
1.2.1 電話交換網中采用的網絡結構

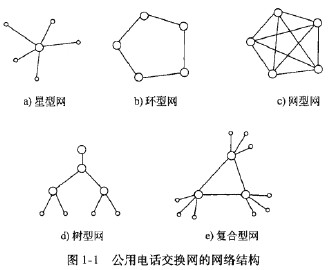

公用電話交換網中采用的網絡結構主要包括以下幾種：星型網、環型網、網型網、樹型網和復合型網，如圖1-1所示。

在星型網絡中，網上所有節點均以“點對點”的形式連接到一個中央節點上，任何兩個節點之間的通信都必須經過中央節點，中央節點控制了整個網絡的通信。我們可以把中心節點作為交換局，而把周圍節點看作是終端；也可以把所有的節點均看作交換局，此時中心節點即成為了匯接局。星型網絡結構的優點是結構簡單，便于管理，網絡檢錯容易，控制簡便，易于擴充。而缺點是共享能力差，線路利用率不髙，中央節點負荷太重，可靠性差。
環型網絡可以用較少的設備連接所有的節點，而且當組成雙向環時可以提供一定的冗余度。網絡上的所有節點均串接在一條閉合環路上，信息沿著環路按固定方向在各個節點之間順序傳遞，穿越環中所有環路接口，直至傳回發送的原節點為止。環型網絡的優點是信息沿固定方向流動，節點間的通路，路徑控制簡單。其缺點是當任一節點發生故障時，會影響整個網絡的運行；環路封閉，不易擴充；當節點過多時，傳輸效率降低，網絡響應時間變長；網絡成本較高。環型網絡在電話通信網中的應用不多。
網型網絡實際上就是節點之間“個個相連”的網絡，這種組網方式需要的傳輸設備較多，尤其當節點數量增加時，線路設備數量急劇增加。網型網絡的冗余度高，可靠性比較髙，是容錯能力最強的網絡拓撲結構。這種網絡中的信息沒有固定流向，網絡控制是分布式的，需要復雜的控制系統。網型網建網費用高，布線困難，通常只用于大型網絡系統和公共的通信主干網。
樹型網是一種分層結構，它可以視為星型網的擴展，在樹型網中節點按層次進行連接,信息交換主要在上下節點之間進行，因此樹型網適用于分級控制的網絡。
復合型網是星型網和網型網的結合使用，所以兼有星型網絡和網型網的優點，它以星型網為基礎，在業務量較大的轉接交換中心區間采用網型網結構，可以使整個網絡的性能達到既經濟又安全的要求，是通信網中普遍采用的一種網絡結構。
