1.4.3 電路交換的呼叫接續過程
程控數字交換機的電話接續任務是在呼叫處理程序的控制下完成的，呼叫處理程序負責呼叫的建立、監視、釋放及相關任務，整個呼叫過程按照電話接續時的順序大致要經過：輸入處理、分析處理和輸出處理三個階段。

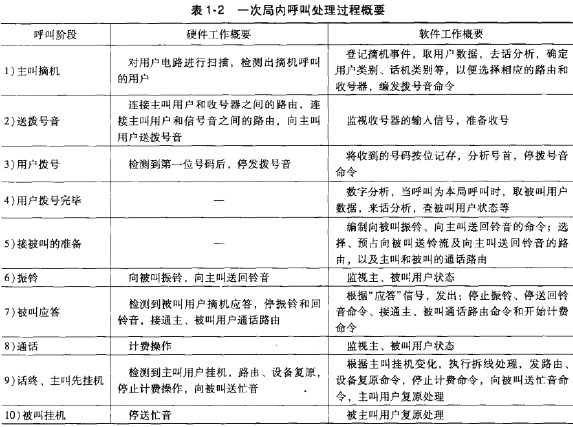

用戶打電話從摘機、撥號、通話到掛機是分階段進行的，以一次成功的局內呼叫為例,將各個呼叫階段軟件和硬件的處理過程概要列于表1-2。

一個呼叫處理過程是相當復雜的，為了將這些復雜功能用簡單的方法來表示，我們可將呼叫處理的過程用狀態轉移的過程來描述，如表1-2敘述的過程可以描述為以下狀態轉移的過程：空閑狀態-等待收號狀態-收號狀態-振鈴狀態-通話狀態-送忙音狀態-空閑狀態。

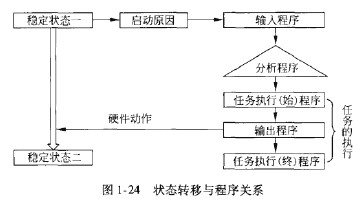

每一次的狀態轉移都需要一個觸發事件（如用戶摘機、撥號等），交換機的基本功能就是收集所發生的事件（輸入），對得到的事件進行正確的邏輯處理（內部處理），然后向硬件或軟件發出要求采取動作的指令(輸出）。交換的自動接續（即處理機）根據話路系統內發生的事件給出相應的指令來完成。狀態轉移與程序關系如圖1-24所示。

根據圖1-24的描述，可見一次呼叫過程包括以下三部分處理：
1)輸入處理（也叫監視處理），即數據采集部分，識別并接收從外部輸入的處理請求和其他有關信號。輸人處理主要包括用戶線掃描監視（監視用戶線狀態變化）、中繼線線路信號掃描（接收中繼線路信號）、接收數字信號（撥號脈沖、按鈕撥號信號、多頻信號等）、接收公共信道信號方式的電話信號、接收操作臺的各種信號等。輸入程序是一些涪要周期執行的程序。
分析處理，即內部數據處理部分，根據輸入信號和現有狀態進行分析、判別，然后決定下一步任務。分析事件以確定執行何種任務的程序叫做任務分析程序，分析程序主要包括：去話分析、數字分析（號碼分析）、狀態分析、來話分析四類分析程序。內部數據處理在時間上沒有嚴格的限制，其對事件的分析處理一般采用隊列方式。
輸出處理則是執行內部處理后的結果，即輸出命令部分，根據分析結果，發布一系列控制命令，命令對象可能是內部某些任務，也可能是外部硬件。
