1.5.4 公共信道信令簡介

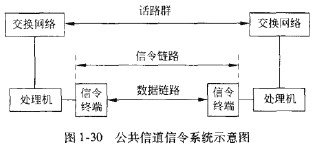

公共信道信令是將交換機之間各條話路的呼叫控制信令，集中在一條公共信令的數據鏈路上進行傳送，如圖1-30所示c公共信道信令方式具有明顯的優點，越來越多地被應用于電話通信網中。

與隨路信令相比較公共信道信令有如下優點：
信令容量大，便于增加各種新的業務信令、網絡管理和維護管理等信令。
信令傳送速度快，呼叫接續時間大大縮短。
經濟合理，一條公共信道信令數據鏈路可傳送多條話路的業務信令，設備成本可顯著降低，同時隨著話路接續時間的縮短，提高了話路的利用率。
信令與語音分開傳送，給信令的變動帶來很大靈活性。
傳送非話業務能力強，能提供網絡集中服務信令（如網絡管理、網絡維護、集中計費等信令），有利于網絡集中管理和維護。
提供了與其他數據網互聯的可能性。
Na7信令方式是一種國際性的、標準化的通用公共信道信令系統，適用于綜合數字網；能滿足通信網中傳送呼叫控制、遙控、維護管理信號和傳送處理機之間的事務處理信息的要求；提供了可靠的差錯控制手段，使信息按正確的順序傳送而不致丟失或重復，以保證接收到的消息無差錯；能滿足多種通信業務的要求，如電話網、智能網和綜合數字網等。
1.No.7信令系統的功能級結構

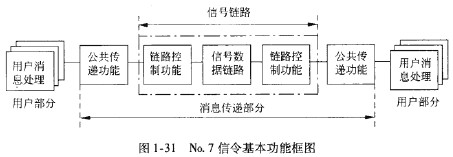

No.7信令系統實際上也是一種數據通信網絡，符合計算機開放系統互連參考模型(0S1)。可將其基本功能劃分為公共的消息傳遞部分（MTP)和適合不同用戶的獨立用戶部分(UP)兩部分。如圖1-31所示。其中消息傳遞部分的功能是為正在通信的用戶功能之間提供信號信息的可靠傳遞；而用戶部分的功能是使用消息傳遞部分傳遞功能的功能實體，如電話用戶部分（IUP)、數據用戶部分（DUP)、ISDN用戶部分（ISDN-UP)等。

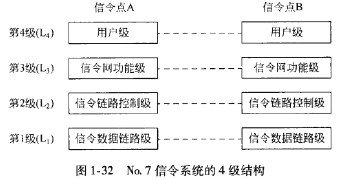

No.7信令系統的組成按功能級的概念可進一步將消息傳遞部分中具體功能不同的部分劃分為3級。這樣，消息傳遞部分構成No.7信令系統的第1、2、3功能級，再加上用戶部分便構成No.7信令系統的4級結構，如圖1-32所示。

1)第1級：信令數據鏈路級。
信令數據鏈路級與OSI體系結構的物理層對應，它產生和接收物理信道的信令，是傳送信令的雙向數據通路，這一級規定了信令數據鏈路的物理、電氣和功能特性，確定了與數據鏈路的連接方法，包括模擬和數字兩種信令數據鏈路。在數字的信令數據鏈路中，規定采用64kb/s速率，在模擬的頻分復用傳輸系統的信令數據鏈路中，采用4.8kb/s速率，SS7信令方式可以自由使用這兩種類型。
　　2)第2級：信令鏈路級。
信令鏈路級與OSI第二層緊密相關，它負責把信令無差錯、依次發送到相鄰的信令點，功能包括錯誤控制、恢復和保護信令消息的正確序列。這一級以“信令單元”的方式傳送,它包括來自第3級的信令部分和第2級產生的信令。
信令鏈路級的主要功能如下：
用標志碼(01111110)為信令單元定界，即表示上一信令單元的結束，也表示下一信令單元的開始。
用“位填充”（比特填充）的方法，防止偽標識碼的產生。
在每一個信令單元中加校驗序列進行循環冗余差錯校驗，采用ITU-T建議的生成多項式：G(X)=X,6+X12+X5+10。
用信令單元的順序控制和重發方法進行差錯矯正。
用信令單元差錯率監視方法檢測信令鏈路的故障，并進行恢復。
　　3）第3級：信令網功能級。
信令網功能級規定在信令點之間傳遞消息的功能和程序，這些功能和程序對每一條信令鏈路多是公共的。該功能在信令鏈路和信令轉接點有故障時，進行信令網的重新組合，以保證可靠地傳送信令消息。信令網功能包括信令消息處理和信令網管理兩部分。
信令消息處理功能是將實際需要傳送的消息送至相應信令鏈路或用戶部分（例如TUP、ISUP等）。消息處理功能由消息路由選擇、消息鑒別和消息分配組成。
信令網管理功能是在預先確定的有關信令網狀態數據和信息的基礎上，控制消息路由和信令網的結構，以便在信令網出現故障時，可以控制信令網重新組合，以維持和恢復消息信令單元正常傳遞的能力。故障形式包括信令鏈路和信令點不能工作或由于擁塞使可達性（利用度）降低。信令網管理由信令業務量管理、信令鏈路管理和信令路由管理組成。
4）第4級：用戶部分功能級。
這一級由不同的用戶部分組成，每一用戶部分規定系統內某種用戶專用的信令系統的功能和過程。例如有電話用戶部分（IUP）、數據用戶部分（DUP）、ISDN用戶部分（ISDN-UP）與操作維護用戶部分（OMUP）等。
