1.6 數字同步網和網同步
在由數字交換局（包括發、收和轉接數字交換機）和數字傳輸設備所組成的數字通信網中，要使整個通信網的各交換局有效地進行交換與轉接，就必須使各交換局的時鐘頻率和相位統一協調，保持一致，這就是網同步。
1.6.1 實現網同步的方式
實現網同步的方式主要有3種，即準同步方式、主從同步方式和相互同步方式。
1.準同步方式
準同步又稱獨立同步方式。各交換局獨自設立自己的時鐘，依靠本身時鐘的準確性，來保證兩局間的時鐘頻率相差不超過規定的范圍，以達到同步的目的。為達到上述要求，對時鐘的精度就要求很高，一般采用高精度的銫（或銣）原子鐘，它的頻率精度為1這種方式網絡結構簡單，交換局間不需要有控制信號來校準時鐘精度，不受其他交換局時鐘障礙的影響，工作穩定、可靠，網絡的增設和變動都很靈活。但由于銫原子鐘價格昂貴，壽命短，一般國內網不采用，它主要在國際局之間采用，即在各國數字網之間采用。
2.主從同步方式
主從同步方式又可分為簡單主從同步方式和等級主從同步方式兩種。
(1)簡單主從同步方式

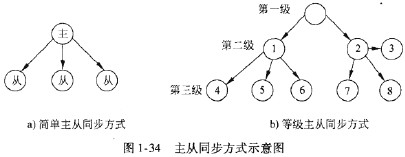

在數字通信網中選擇一個交換局為主局，主局以外的各交換局均為從局。主局內設置一個髙精度的銫（或銣）原子鐘，以它作為時基標準，即作為基準時鐘，通過數字信道（也稱數字鏈路)傳送定時基準信息，用它來強制各從局的晶體時鐘與主局的基準時鐘同步。這種關系還可逐級下推，使整個數字通信網內所有交換局時鐘都統一于主局基準時鐘的頻率，從而達到網同步，其示意圖見圖1-34a。
主從同步方式的優點是結構簡單、經濟，但可靠性較差。一旦主局的基準時鐘或鏈路出現故障，則從局只好依靠自己精度不高的時鐘工作，由于得不到定時基準信息，可能會導致全網或局部喪失網同步的能力。

　　(2)等級主從同步方式
其示意圖見圖1-34b，它將各交換局的時鐘分成幾個等級，每一級設置兩個以上的基準時鐘，當主局基準時鐘發生故障時，就由另一個同等級的交換局時鐘代替。如圖中主局①基準時鐘發生故障時，就由同級的②局經備用鏈路向下級時鐘提供時鐘；②局時鐘發生故障時，可由③局經備用鏈路向⑦⑧從局提供時鐘。
為了進一步提高網同步的可靠性，從局時鐘可采用軟件控制頻率、頻率記憶技術，使其具有存儲輸人主時鐘頻率信息的功能。在有頻率記憶功能的從局中，從局時鐘雖仍取自主局時鐘，但不是直接取自主局時鐘的瞬時值，而是取自它在若干時間內的平均值，這會使從局時鐘頻率更加穩定，不需要緊緊跟蹤主局時鐘，這種辦法稱為“松耦合”。
采用上述措施后，一旦主局輸人的時鐘信息消失，從局仍能在一段時間內以主時鐘信息消失前所存儲的頻率工作，這段時間可達數天之久，有足夠時間修復故障，而不需要配置許多備用鏈路。
主從同步方式的明顯的優點是結構簡單、成本較低，特別適用于匯接式通信網，并有利于不同制式的數字程控交換機在同步功能上的配合，常被用于國內數字通信網。
　　3.相互同步方式
在數字通信網內不設主時鐘，各交換局都有自己的時鐘，并且相互連接，它們無主、從之分。各交換局的時鐘頻率互相控制，互相影響，最后都調整到同一頻率，這個平均值是由每一個局和其他局相連通時根據頻率相差值求出。因此任何個交換局發生故障就只停止本局工作，不會影響全則1-35觀同步方式示細網。圖1-35為相互同步方式示意圖。

相互同步方式的優點是網內局部故障不影響其他部分的工作，從而提高了通信網的工作可靠性；缺點是同步系統較為復雜，如果對發生相互控制之間的互相作用考慮不周，將造成網絡的振頻不穩。
