5.10.3 QoS策略控制解決方案
  在策略控制QoS的環境中，當數據報到達網絡設備，策略控制機制先將其分類，然后標記和記錄數據報,接著進行流量整形，最后加人排隊隊列，在數據報調度器的調度下發送。

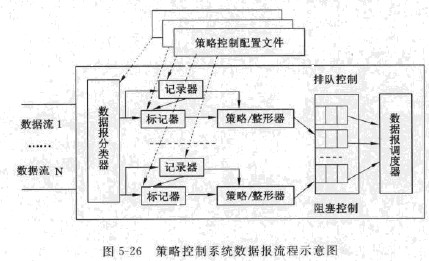

  圖5-26是策略控制系統數據報流程示意圖，各組成部分的功能介紹如下：

  ①數據報分類器通過將數據報報頭與過濾器比較來確認數據報。一旦數據報與過濾器中的某條記錄匹配,它才在策略配置文件的監控下進人記錄器和標記器,進行下一步的處理。
  ②記錄器用來比較實際的流量和策略控制定義的流量，起到了控制網絡傳輸速度的作用。
  ③標記器是和記錄器結合起來使用的。它使用雙速率三色標記器（TwoRate Three Color Marker,TRTCM)描述流人速度，從而決定數據報是應該被丟棄、整形還是在一個優先級較低的隊列中排隊。
  ④策略器的功能是使用記錄器的信息決定流人的數據報是應該被緩沖還是整形。整形是指通過緩沖的方法保持恒定的流出速度。常用令牌桶算法(token bucket algorithm）整形流人的數據。
  ⑤不同的數據報有不同的優先級別.因此需要建立不同優先級別的隊列。設備的內存和緩沖區總是有限的，于是始終會出現隊列滿的情況。這時就需要有選擇的對數據報進行丟棄。
  ⑥數據報調度器從隊列中有選擇的取出數據報，然后輸出。
  常見的調度算法有加權循環（WRR,Weighted Round Robin)、加權公平排隊（WFQ,Weighted Fair Queuing)、CBQ(Class Based Queuing)。WRR循環搜索隊列，搜索的頻率與該隊列的權值有關。WFQ計算數據報從到達隊列到從隊列輸出的時間，根據計算結果選擇數據報。CBQ對較高優先級別的隊列W予服務時間，很多商業產品中使用這種算法。
  策略控制的關鍵是策略規則的指定.一般說來，可以將網內的流量分為5類：數據傳輸、視頻/音頻流、交互的視頻/音頻流、關鍵業務應用、基于Web的應用。不同的流最類型要求不同的服務質量。
  QoS策略控制是當前網絡管理的新方向。具體的QoS環境需要不同的QoS策略控制解決方案，許多網絡設備生產廠家都在積極開發基于策略控制的新管理平臺。隨著策略控制標準化的逐漸形成?策略控制必將擁有更廣大的發展空間，為人們提供更佳的網絡服務。
