2.2 多速率電路交換
  為了克服電路交換只提供單一速率（64Kbit/s）的缺點，人們提出了多速率電路交換(MRCS,Multi-rate Circuit Switching)方式。多速率電路交換本質上還是電路交換，具有電路交換的主要特點，可以將其看做是采用電路交換方式為用戶提供多種速率的交換方式。
  多速率電路交換和電路交換都采用同步時分復用方式，即只有一個固定的基本信道速率，如64Kbit/s.多速率電路交換的一種實現方式是:將幾個這樣的基本信道捆綁起來構成一個速率更高的信道供某個通信使用，從而實現多速率交換。很明顯，這個更高的速率一定是基本信道速率的倍數。窄帶綜合業務數字網（N-ISDN）中對可視電話業務的交換就是采用這種方法。
  上述實現方法的關鍵是能夠保證捆綁起來的多個信道保持同步，否則通信將無法進行,這無疑增加了交換系統的復雜性。其難點是如何確定基本速率的大小，基本速率定得低，難以實現高速的業務；基本速率定得卨，低速業務會造成帶寬浪費。比如，高清晰度電視(HDTV)業務的傳輸速率為140Mbit/s左右，如果將基本速率定為2Mbit/s，則需要捆綁70個基本速率信道，而這對于1Kbit/s的遙測業務和64Kbit/s的話音業務在帶寬上將造成極大浪費。
  實現多速率電路交換的另一種方式是設置多種基本信道速率。這樣，一個幀就被劃分為不同長度的時隙。在圖1.12所示的幀結構中，定義了三個基本信息通和1個SYNC同步信道，同步信道用于確定幀的邊界，它們的速率之和為

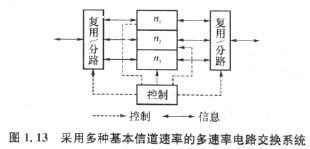

 采用這種方式實現多速率電路交換的交換設備，其交換網絡是由多個不同速率的子交換網絡疊加而成，每個子交換網絡專門完成相應基本信道速率的交換圖1.13所示為采用多種基本信道速率的多速率電路交換系統。從各個端口來的信息經復用/分路進入不同速率的信道，不同速率的信道分別連到相應的子交換網絡上，在該圖中有三個子交換網絡分別完成基本速率的交換。

  從上述多速率電路交換實現的方法來看，該交換方式是基于固定帶寬分配的。雖然能提供多種速率，但這些速率是事先訂制好的，而且速率類型不能太多，否則其控制和交換網絡會非常復雜，甚至無法實現，因此，這種交換方式不能真正靈活地適應突發業務。
