1.2.4 分組交換
  分組交換（PS，Packet Switching)將用戶要傳送的信息分割為若干個分組（Pack-et），每個分組中有一個分組頭，含有可供選路的信息和其他控制信息。分組交換的本質就是存儲轉發（Storeand Forward），它將所接收的分組暫時存儲下來，在目的方向路由上排隊，當它可以發送信息時，再將信息發送到相應的路由上，完成轉發。其存儲轉發的過程就是分組交換的過程，圖1.14所示為分組交換的基本過程。
  分組交換的思想來源于報文交換(Message Switching)，報文交換也稱為存儲轉發交換，它們交換過程的本質都是存儲轉發，所不同的是分組交換的最小信息單位是分組，而報文交換則是一個個報文。由于以較小的分組為單位進行傳輸和交換，所以分組交換比報文交換快。報文交換主要應用于公用電報網中。

  分組交換有兩種方式：一種是虛電路（VC，Virtual Circuit)方式；另一種是數據報（DG,Datagram)方式。

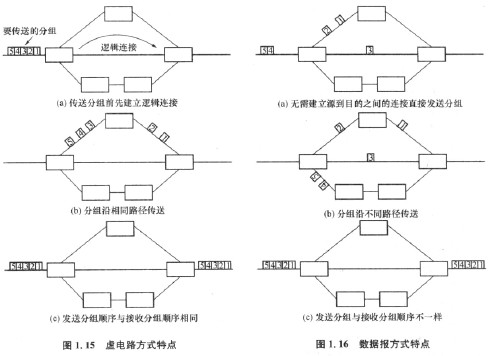

  虛電路采用面向連接的工作方式（OC，Oiemed Connection)，其通信過程與電路交換相似，具有連接建立、數據傳送和連接拆除三個階段。在用戶數據傳送前先建立端到端的虛連接；一旦虛連接建立后，屬于同一呼叫的數據分組均沿著這一虛連接傳送；通信結束時拆除該虛連接。虛連接也稱為虛電路，即邏輯連接，它不同于電路交換中實際的物理連接，而是通過通信連接h的所有交換節點保存選路結果和路由連接關系來實現連接，因此是邏輯的連接。虛電路方式的特點如圖1.15所示。

  數據報采用無連接工作方式(CL ComiectionLess)，在呼叫前不需要事先建立連接，而是邊傳送信息邊選路，并且各個分組依據分組頭中的目的地址獨立地進行選路。數據報方式的特點如圖1.16所示。
  由此可總結出面向連接工作方式和無連接工作方式的特點。
  （1）面向連接工作方式的特點
  ①不管是面向物理的連接還是面向邏輯的連接，其通信過程可分為三個階段:連接建立、傳送信息和連接拆除。
  ②一旦連接建立,該通信的所有信息均沿著這個連接路徑傳送，且保證信息的有序性（發送信息順序與接收信息順序一致）。
  ③信息傳送的時延比無連接工作方式的時延小。
  ④一旦建立的連接出現故障，信息傳送就要中斷，必須重新建立連接，因此對故障敏感。
  （2）無連接工作方式的特點
  ①沒有連接建立過程，一邊選路、一邊傳送信息。
  ②厲于同一個通信的信息沿不同路徑到達目的地，該路徑事先無法預知，無法保證信息的有序性(發送信息順序與接收信息順序不一致）。
  ③信息傳送的時延比面向連接工作方式的時延大。
  ④對網絡故障不敏感。
  分組交換具有以下六個特點：
  （3）信息傳送的最小單位是分組
  分組由分組頭和用戶信息組成，分組頭含有選路和控制信息。
  具有面向連接(邏輯連接)和無連接兩種工作方式
  虛電路采用面向連接的工作方式，數據報是無連接工作方式。
  （4）統計時分復用（動態分配帶寬）
  統計時分復用的基本原理是把時間劃分為不等長的時間片，長短不同的時間片就是傳送不同長度分組所需的時間，對每路通信沒有固定分配時間片，而是按需使用。當某路通信需要傳送的分組多時，所占用的時間片的個數就多;傳送的分組少時，所占用的時間片的個數就少。這就意味著使用這條復用線傳送分組時間的長短，由此可見統計時分復用是動態分配帶寬的。在統計時分復用中，識別每路通信的分組不能像同步時分復用那樣靠時間位置來識別，而必須依據分組頭中的標志來區分是哪路通信的分組。具有相同標志的分組屬于同一個通信，也就構成了一個子信道，識別這個子信道的標志也叫做信道標志，該子信道被稱為標志化信道。統計時分復用分組分組分紐分的基本原理如圖1.17所示，其中，X、Y、Z為標志。

  （5）信息傳送有差錯控制
  分組交換是專門為數據通信網設計的交換方式，數據業務的特點是可靠性要求高對實時性要求沒有電話通信高，因而在分組交換中為保證數據信息的可靠性，設有CRC校驗、重發等差錯控制機制，以滿足數據業務特性的需求。分組交換基于X.25協議，其協議棧有三層，分別對應OSI參考模型的一三層,在X.25的二層LAPB協議和三層分組層協議中，都設有差錯控制機制。
  信息傳送不具有透明性分組交換對所傳送的數據信息要進行處理，如拆分、重組信息等。
  基于呼叫延遲制的流量控制在分組交換中，當數據流量較大時，分組排隊等待處理，而不像電路交換那樣立即呼損掉，因此其流量控制基于呼叫延遲。
  分組交換的技術特點決定了它不適合對實時性要求較卨的話音業務，而適合突發（burst）和對差錯敏感的數據業務。分組交換在數據通信網中被廣泛采用。
