2.1.3 32路PCM的幀結構
  話音信號傳送時，抽樣頻率為8000HZ，即每125%抽樣一次。每次抽樣后，經過量化和編碼成為8bit的碼串。每一路的8bit對應的時間長度就是一個時隙（TS）。在PCM32系統中，32路話音復用一條物理電路，在125w時間內，各路話音在物理電路上輪流傳送一次，即32個時隙的編碼串依次傳送一遍，就合成了一“幀”。采用隨路信令時，連續的幀可組成一個復幀。

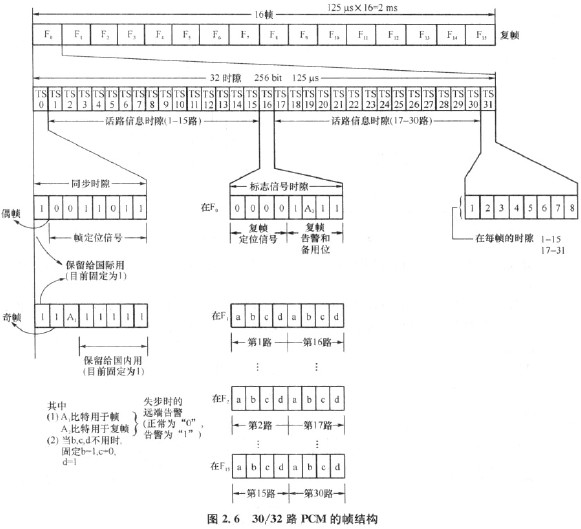

  ITU-T(原CCI1T)建議的PCM基本結構包括32路系統和24路系統，我國和歐洲采用FCM32系統。網為在電話通信中，有30個時隙可作為話路使用，因此也稱為PCM30/32系統，其幀結構如圖2.6所示。

  由圖2.6可見，每一幀對應的時間長度是125ms，每個時隙的大小是125/32=3.9每個時隙傳送8位串行碼。32個時隙是這樣分配的:TS1-TS15和TS17-TS30用作話路。TS0用作傳送幀定位信號，保持收發端的同步工作。在偶數幀時，8位碼組的第2-8為幀定位碼組，規定編碼為0011011。奇數幀的第4-8位是國內通信備用碼組，在不使用時或同際間傳輸時，固定為1111。第3位是失步告警碼，用于指示遠端失步告警。奇、偶數幀的第1位是國際備用位，不使用時固定為1。奇數幀的第2位是奇偶指示位，因為偶數幀的該位為0，因此奇數幀的該位為1。
  在局間采用隨路信令時，TS16傳送局間數字型線路信令信息，每個話路對應4位。每個TS16傳送兩個話路的線路信令，連續的16幀（1個復幀)將所有的30個話路的信令傳送一遍。在局間采用No.7信令時，該時隙可作信令鏈路使用，也可作話路使用。
  不難計算PCM30/32系統的幾個主要參數為：每秒傳送8000幀，每幀32個時隙，每個時隙為8bit串行碼。16幀構成一個復幀，其時間長度為125/usX16=2ms。傳送碼率為8bit/時隙X32時隙/幀X8000幀/s=2048Kbit/s。而每一路信號的速率為64Kbit/s，在電話通信中，這是每一個話路的傳輸速率,也是No.7信令系統中每一條信令鏈路的速率。
  在北美和日本采用的另一種PCM基本結構中同樣規定每秒傳送8000幀，但是每一幀由24個時隙組成，每個時隙也是8位串行碼。因此，這樣的PCM24系統的傳輸速率為1544Kbit/s。
  國際上將PCM30/32系統的接口稱為E1接口，PCM24系統的接口稱為T1接口，國際電聯規定，若兩種標準的系統互連，接口設備由采用PCM24系統的一方提供。
