試題一（共 15 分〉
閱讀下列說明，回答問題 1 至問題 4，將解答填入答題紙的對應欄內。
【說明】
M  公司為了便于開展和管理各項業務活動，提高公司的知名度和影響力，擬構建一個基于網絡的會議策劃系統。
【需求分析結果】
該系統的部分功能及初步需求分析的結果如下：
（l）M 公司旗下有業務部、策劃部和其他部門。部門信息包括部門號、部門名、主 管、聯系電話和郵箱號。每個部門只有一名主管，只負責管理本部門的工作，且主管參照 員工關系的員工號：一個部門有多名員工，每名員工屬于且僅屬于一個部門。
（2） 員工信息包括員工號、姓名、職位、聯系方式和薪資。職位包括主管、業務員、 策劃員等。業務員負責受理用戶申請，設置受理標志。一名業務員可以受理多個用戶申請， 但一個用戶申請只能由一名業務員受理。
（3） 用戶信息包括用戶號、用戶名、銀行賬號、電話、聯系地址。用戶號標識 用戶信息中的每一個元組。
（4） 用戶申請信息包括申請號、用戶號、會議日期、天數、參會人數、地點、預算 費用和受理標志。申請號標識用戶申請信息中的每一個元組，且一個用戶可以提交多 個申請，但一個用戶申請只對應一個用戶號。
（5） 策劃部主管為己受理的用戶申請制定會議策劃任務。策劃任務包括申請號、任 務明細和要求完成時間。申請號標識策劃任務的每一個元組。一個策劃任務只對應一 個己受理的用戶申請，但一個策劃任務可由多名策劃員參與執行，且一名策劃員可以參與執行 多項策劃任務。
【概念模型設計】

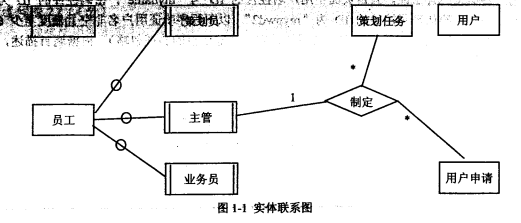

根據需求階段收集的信息，設計的實體練習圖（不完整）如圖１－１所示。

【關系模式設計】
部門 （部門號，部門名，部門主管，聯系電話，郵箱號）
員工 （員工號，姓名， （a），聯系方式，薪資）
用戶 （用戶名， （b），電話，聯系地址）
用戶申請 （申請號，用戶號，會議日期，天數，參會人數，地點，受理標志，（c） ）
策劃任務 （申請號，任務明細， （d））
執行 （申請號，策劃員，實際完成時間，用戶評價）
【問題1】（5分）
根據問題描述，補充五個聯系，完善圖 1-1 的實體聯系圖。聯系名可用聯系 1、聯系2、 聯系 3、聯系4 和聯系 5 表示，聯系的類型為1:1、 1：n和 m:n（或 1:1、1:*和*:*）。
【問題2】（4分）
根據題意，將關系模式中的空（a）-（d）補充完整，并填入答題紙對應的位置上。
【問題3】（4分）
給出“用戶申請”和“策劃任務”關系模式的主鍵和外鍵。
【問題4】（2分）
請問“執行”關系模式的主鍵為全碼的說法正確嗎？為什么 ？
