4.1.4 交換機接口與傳輸系統
換機接口示意圖，圖中左側為用戶側，它連接各種用戶線，稱為用戶接口；另一側為中繼線側，通過各種傳輸系統連接其他交換機，稱為中繼接口。交換機間的傳輸系統和信令系統具有嚴格的統一標準和規定，交換機只需提供標準的模擬中繼接口和數字中繼接口，就可滿足應用的需要。對于用戶接口，交換機制造商有著較大的設計靈活性。程控交換機所能配備的用戶接口種類及功能是體現交換機設計水平的一個重要方面。
　　1.接口
用戶接口：在用戶線側的模擬接口為Z接口，Z1接口用來連接單個用戶的用戶線;Z2和Z3接U則是用來連接模擬遠端集線器和模擬PABX。在用戶線側的數字接口為V接口，包括V1-V5。其中，VI接口經過數字用戶線連至用戶設備，一般速率為64kbit/s;V2接口是連接數字遠端模塊的接口，通過遠端模塊可以連接相應的終端；V3接口屬于30B+D接口，可連接PABX的數宇接口；V4接口可接多個2B+D終端，支持ISDN接人；V5接口支持nxEI的接人網，包括V5.1(n=l)和V5.2(1/116)。
中繼接口：在中繼線側的模擬接口為C接口，C11通過通路轉換設備接人FDM載波傳輸系統，C12則通過模擬中繼器接入四線傳輸線路。在中繼線側的數字接口有A接口和B接口，A接口是速率為2.048Mbit/S的數字中繼接口，其幀結構和傳輸特性符合32路PCM要求。B接口為PCM二次群接口，其接口速率為8.448Mbit/s。四個一次群A接口可以復接成一個二次群，四個二次群B接口可以復接成一個三次群。

下面討論幾種典型接口電路的組成及功能。

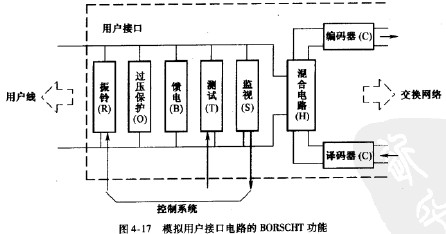

Z接口是應用最廣泛的一種接口，它是數字交換機與模擬用戶線之間的接口，常稱為模擬用戶接口。通過模擬用戶線可以連接模擬話機、傳真機或PABX等終端設備。CCITT為程控數字交換機的模擬用戶接口規定了七項功能，稱為BORSCHT功能，如圖4-17所示。

B(Batteryfeed)表示饋電，目前模擬話機普遍采用共電方式，由交換機向終端提供所需的工作電流，程控交換機提供的饋電電壓為-48V。0(Over.voltage)為過壓保護，交換機接口應保護交換機的內部電路不受外界雷電、工業高壓和人為破壞的損害。K(Ring)表示振鈴，接口應能向話機終端饋送鈴流，并能在話機摘機應答后立即切斷鈴流。S(Supervision)為監測，即監測用戶線環路直流電流的變化，并向控制系統輸出相應的摘、掛機信號和撥號脈沖信息。C(CODEC)為編譯碼，用戶接口電路應完成模擬話音信號及帶內信令的PCM編碼和譯碼。H(Hybird)為混合電路，它完成二線與四線之間的轉換。T(Test)為測試，要求接口提供測試環線各個環節工作狀態的輔助功能。
V接口是數字交換機為數字用戶接人而提供的用戶側的數字接口。1988年CCHT建議Q.512中規定了四種數字接口VI~V4,其中，VI，V3和V4接口專用于ISDN,不支持非ISDN接入，并且由于各廠家開發的ISDN交換機采用了不同的實現方式，VI接口的電特性已經無法做到國際標準化。V2接口雖然可以連接本地或遠端一次群和二次群設備，但其通路分配、通路類型及信令規范取決于具體應用，也不在ITU-T(原CCITT)建議的標準化范圍內。VI~V4接口標準化程度不足，影響了數字化技術的進一步應用。ITU-T提出的V5接口標準建議，玄持PSTN(包括單個用戶和PABX)接人、ISDN基本接入以及ISDN基群速率接人。有興趣的讀者可參閱V5接口相關建議或接人網的有關書籍。

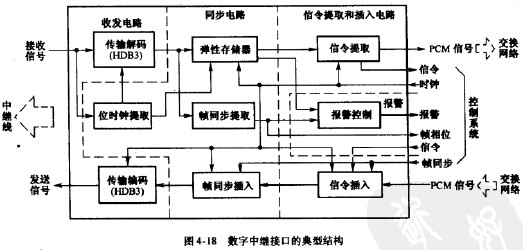

A接口是中繼線側應用廣泛的一種數字接口，數字交換與數字傳輸結合，構成了當今數字電信網絡。傳統中繼系統端機的功能往往移至交換機接口中，使交換機系統和傳輸系統的界限變得不明確。數字中繼接口與模擬用戶接口相比不需要饋電、振鈴、混合電路和編譯碼等功能。但數字中繼接口必須能從接收信號中提取時鐘和幀同步信號，PCM-次群數字中繼接口的典型結構如圖4-18所示。整個接口可劃分為四部分，分別完成信號的收發、同步時鐘提取、信令提取和插人及異常情況下報瞀。數字中繼接口電路由專用集成電路芯片來實現。

C接口為模擬中繼接口，隨著數字化進程C接口的應用會越來越少。與模擬用戶接口相比，C接口不需要饋電和振鈴功能，在四線傳輸情況下也不需要混合電路。模擬中繼接口除了需要檢測來自對端的監測信號外，還必須將來自本端控制系統的監測信令插入到傳輸信道中去。模擬中繼接口將在下面結合傳輸系統作進一步討論。
