1.傳輸系統
電信網中模擬用戶線大多采用雙絞線，即模擬二線傳輸。中繼傳輸系統常用的傳輸媒介有多線對電纜、同軸電纜、微波（包括衛星）和光纖等。
通過Z接口的模擬二線傳輸中，收發兩個方向使用同一對導線，發送信號可能直接返回到己方的接收端，形成所謂的“側音”，也可能通過遠端返回，形成“回音”。側音和回音都影響通話質量，一般側音通過話機終端里的消側音電路加以抑制，回音必須通過接口混合電路里的平衡網絡加以抵消。

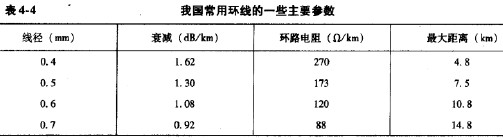

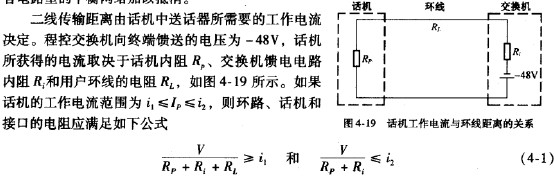

對于目前的電話機制造技術，送話器的正常工作電流常在20mA在100mA，而在2000左右，交換機接口的饋電內阻在400左右。由式（4-1)可求得最大環路電阻K1800fl。實際中為了保證送話器和交換機接口中摘機檢測電路正常工作，常規定環路電阻不大于130W1。表4-4給出了我國用戶環線傳輸中常用的線徑、音頻衰減（1kHz時）、環路電阻及最大傳輸距離。

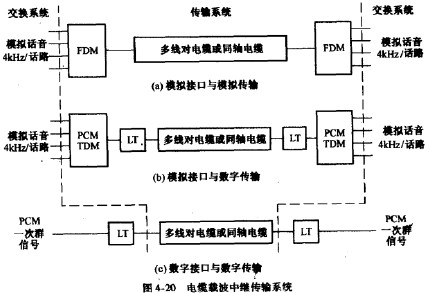

中繼傳輸系統往往根據傳輸容量和距離，選用不同的復用方式和傳輸媒介。模擬中繼傳輸常用頻分復用（FDM)技術，而數字中繼傳輸常用時分復用（TDM)技術。當采用復用技術時，交換機輸出與傳輸系統之間必須有復用設備。圖4-20給出了頻分復用與時分復用傳輸時的情況。
交換機的C接口輸出模擬話音信號，每路帶寬4kHZ,若干路模擬話音信號經過頻分復用（FDM)調制后，形成頻帶較寬的FDM信號，然后經雙絞線或同軸電纜傳輸，如圖4-20(a)所示。

完成FDM調制和解調的設備稱為載波機，載波機歸屬于傳輸系統。當采用數字傳輸時，模擬話音信號首先經過PCM編碼和時分多路復用，形成TDMPCM信號，由于PCM信號通常為TTLNRZ信號，不適于直接通過電纜長距離傳輸，因而必須經過數字線路終端（LT)進行傳輸編碼（如HDB3編碼），如圖4-20(b)所示。實現TOMPCM和傳輸編碼的設備稱為PCM端機，PCM端機同樣屬于傳輸系統。對于數字交換機的A接口，輸出的是PCM-次群信號，因此傳統的數字中繼傳輸系統中的TDMPCM和傳輸編碼由交換機接口系統完成，如圖4-20(c)所示。
盡管有種類繁多的中繼傳輸系統，數字交換機只需提供具有輸出單話路模擬信號（如c接口）和各次群PCM信號（如A,B接口）的中繼接口。關丁傳輸系統的全面討論可參閱有關書籍一。
