　　4.2.1 信令的基本概念
通信網是由交換系統、傳輸系統和用戶終端組成的。信令系統的作用是協調交換系統、傳輸系統和用戶終端的運行，在指定的用戶終端之間建立電路連接，并維護網絡本身的正常運行和提供各種各樣的服務等。任何通信網，無論是固定電話網、移動電話網、數據網及綜合業務數字網都離不開信令，信令系統差通信網的神經系統。這里主要介紹電信網的信令系統。
信令的分類方法很多，我們以端到端電話通信過程為例，說明信令的作用及其分類方法。一次電話通信中的基本信令流程如圖4-28所示。一次正常電話通信的全過程包括呼叫連接建立、用戶信息傳輸和連接釋放三個階段。如果因無空閑服務設備或被叫忙而造成呼叫失敗時，將不存在后兩個階段。在不同的階段，用戶線或中繼線中傳輸的信號的性質是不同的。在呼叫連接建立和釋放階段，用戶線和中繼線中傳輸的是呼叫連接控制信令。而在用戶信息傳輸階段，線路中傳輸的是主、被叫終端之間的用戶信息，或稱之為用戶消息。在每一階段信令都起到關鍵作用，即使在用戶信息傳輸階段，信令系統也始終對用戶通信狀態進行著不間斷的監視。
信令按其工作區域的不同，可分為用戶線信令和局間信令。用戶線信令是指在終端和交換機之間的用戶線上傳輸的信令，它包括用戶狀態信息（摘機、掛機）、數字（電話號碼）信令、鈴流以及各種信號音。局間信令是交換機之間的信令，它分成兩類：一類是占用、占用確認、應答、拆線等信令，這類信令是監視接續用的，反映呼叫接續的進展情況；另一類是傳送號碼和控制接續的信令。任何電話網的信令都應該具有監視、選擇、控制三種功能。

信令按其傳送的方向，可分為前向信令和后向信令。由主叫向被叫方向傳送的信令叫做前向信令。反之，從被叫向主叫方向傳送的信令叫做后向信令。

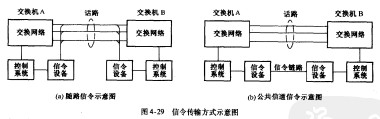

信令按其傳送信道和用戶消息傳送信道的關系，可分為隨路信令和公共信道信令。閣4-29所示為這兩種方式的信令系統的組成結構。
圖4-29(a)為隨路信令系統的示意閣。隨路信令系統的主要特點是信令與用戶消息在同一條信道上傳送，或信令信道與用戶消息信道一一對應。當呼叫發生時，交換機先為呼叫選擇一條到個交換機的空閑話路，然后在這條空閑的話路上傳送信令，當端到端的連接建立成功后，再在該話路上傳送用戶的話音信號。我國在模擬電話網時代廣泛使用的中國1號信令系統就是一個典型的帶內多頻互控隨路信令系統。
圖4-29(b)為公共信道信令系統的示意圖。公共信道信令系統的特點是信令在專門的信令信道上傳送，信令信道為多個用戶消息信道所共享。圖中交換機之間有直接相連的信令信道，信令的傳送是與話路分開的、獨立的。當呼叫發生時，交換機先在公共信道上傳送信令，當端到端的連接建立成功后，再在選好的話路上傳送用戶的話音信號。

與隨路信令相比，公共信道信令具有以下優點。
信令系統獨立于業務承載網，具有改變和增加信令而不影響承載網業務的靈活性。
信令信道與用戶消息信道分離，使得在通信的任意階段都可傳輸和處理信令，可以方便地支持未來出現的各類交互、智能新業務。
便于實現信令系統的維護管理，降低信令系統的成本和維護開銷。
由于公共信道信令系統所具有的優越性，在目前的固定電話通信網、移動通信網和ISDN中均采用公共信道信令系統。在電話通信網上，已標準化和正在使用的局間公共信道信令系統只有一種，這就是No.7信令系統。
除以上對信令的分類方法外，信令還可以分為模擬與數字、帶內與帶外信令等，限于篇幅，這里不再贊述。
