　　4.2.2 信令的設計
信令的設計包括三個方面的內容：信令的定義、信令的編碼和信令的傳輸。信令的定義即確定實際應用中所需的信令條目，并給出其準確的含義和功能。信令的編碼是根據傳輸系統的特征確定每一條信令的格式、代碼和信號形式。信令的傳輸即規定信令的傳輸過程及信令網絡的組織等。
　　1.信令的定義
信令系統必須定義一組信令或一個信令集合，該集合應包括指導話路接續和維護其自身及整個網絡正常運行所需的全部命令。信令集合中所含的信令條目及含義與信令的應用場合有關。比如用戶線信令在定義時，由于終端數童遠大于交換機的數量，出于經濟上的考慮，用戶線信令一般設計得比較簡單，通常只具有最基本的呼叫連接建立和釋放功能。用戶線信令集合一般包括下列一些信令。
請求：它由用戶終端發出，使用戶終端由空閑狀態變為忙狀態，交換機的控制系統識別到請求后，提供規定的呼叫處理服務。“摘機”就是典型的請求信令。
地址：它由用戶終端發出，供交換機接續和選擇路由使用。在電話網中，這種信令稱為電話號碼。
釋放：它由用戶終端發出，使用戶終端由忙狀態變為空閑狀態，并釋放所占用的交換與傳輸設備。“掛機”就是典型的釋放信令。
來話提示：由交換機發出，提示外來呼叫的到達。典型的來話提示信令是“振鈴”。
應答：它由用戶蜂端發出，作為對來,話提示信令的響應，同時使用戶終端進入通話狀態。在電話網中，應答信令同樣是“摘機二，它與請求信令的信號形式也相同，但由于這兩種信令的前期狀態不一樣，因而不會產生混淆。
進程提示：為了呼叫信令以正確的時序可靠地傳送，終端與交換機之間常存在著必要的握手過程，呼叫過程常由交換機控制進行。因此交換機必須在呼叫的各個階段向終端發送適當的信令，使終端了解呼叫處理的進展情況，以便確定進一步的動作。在電話網中，進程提示信令包括撥號音、回鈴音、忙音等各種信號音。
普通電話信令是用戶線信令中最簡單的一種。話機發出的信令以直流電流的通斷表示,交換機產生的則是各種音頻信號。普通電話的用戶線信令定義如下。
摘機--話機發出的請求通信的命令。
掛機--由話機發出，表示通信結束或放棄呼叫。
撥號音--交換機發出，促請話機用戶輸人被叫話機的號碼。
忙音--由交換機發出，通知用戶網絡忙、被叫忙或對方已掛機。
撥號--話機發出的被叫話機號碼，有脈沖和雙音多頻（DTMF)兩種形式，供網絡接續使用。
振鈴--由交換機發出，驅動被叫話機發出鈴聲，促請用戶應答。
回鈴音--由交換機發出，提示主叫用戶被叫話機正處于振鈴狀態。
用戶線信令的定義與終端的種類和特性有關，目前除普通電話機的用戶線信令有統一的規定外，各種新業務終端，如數據終端、圖像終端等的信令一般由生產廠商自行設計，尚缺乏統一的標準。
局間信令通常遠比用戶線信令復雜，這是因為它除了滿足呼叫處理和話路接續外，還必須顧及到整個通信網的維護和管理。因此，局間信令集合中除包括用戶終端所需要的各種接續信令外，還包括以下信令。
路由：當網絡局部發生設備故障或呼叫擁塞時，可利用路由信令通知相關交換局，使它們暫時修改原定的路由方案。
管理：這類信令用丁傳送網絡的狀態信息。當網絡的狀態或設備發生變化時，可通過管理信令通知網中的其他交換設備。網絡管理人員則可通過這類信令對網中各種設備進行狀態修改、管理和操作。
用戶類型：說明用戶的類別，使用通信資源的權限等。例如，用戶類型信令可說明呼叫是由話務員發出還是由普通用戶發出，用戶的呼叫處理優先級別等。
業務類別：說明呼叫本身的特點，通常反映呼叫所涉及的網絡設備。例如，業務類別信令可說明呼叫是不是投幣電話，是不是數據通信等。
維護：這類信令包括測試設備是否正常而發出的測試信號，測試呼叫的指示信號，故障報警，以及發出診斷和維護命令等。

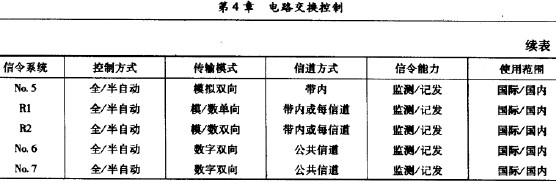

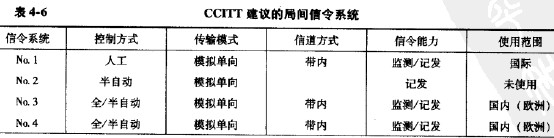

計費：交換局之間常需要交換一些有關計費的信息，例如，完整的通話記錄等。由于多種原因，一個通信網常會使用各種不同的交換機和傳輸設備，在全國通信網和國際通信網中尤為明顯。為了實現自動通信，一個統一的局間信令系統標準是至關重要的。通常國際信令系統的標準由ITU-T(原ccrrr)制訂，而國內標準由各國自行規定，因而各國信令系統存在著一些差別。在國際通信中，信令在進人國際通信網時必須經過必要的變換和匹配。表4-6是原CCHT在通信網發展的不同階段建議的各種局間信令系統。
