1.信令的傳輸
為了提高信令傳輸的可靠性和增加信令能力，信令傳輸具有明確的時序規定。在呼叫的每一階段，所應傳輸的信令的范圍是明確的，任何其他信號均可看成非法信號。借助于時序，同一信號形式，可表示不同的信令。

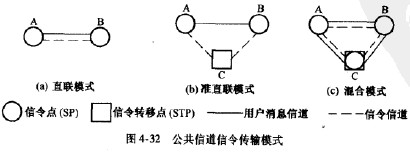

隨路信令系統中，信令與相關話路總是同路甚至同信道，因而信令與用戶消息的傳輸路由總是相同的。對于公共信道信令，信令信道與用戶消息信道并不存在一一對應的關系。圖32給出了公共信道信令的傳輸模式示意圖。在圖4-32(a)中，信令信道與用戶消息信道具有同一路由，在A,B之間的所有話路的信令都由與話路并行的公共信令信道傳輸，這種模式稱為直聯模式。一條64kbit/s信令信道大約可傳送2萬條話路的信令為每個中繼線群配備一條信令信道顯然是不經濟的。由于信令在傳輸過程中與用戶消息信道無關，它完全可過不同的路由來傳輸。在圖4-32(b)中，A,B之間的所有話路的信令都由另一路由傳輸，A點發出的信令需要經過C點轉發后，再傳輸到B點，這種模式稱為準直聯模式。收發及處理信令的點（如A,B)稱為信令點（SignalingPoint，SP)。轉發信令的點（如C)稱為信令轉移點（SignalingTransferPoint，STP)。信令點和信令轉移點常作為交換機控制系統的一個子系統位于交換機中。
類似于話路的路由設計，信令路由也可以采取直聯與準直聯的混合模式，如圖4-32(c)所示。A，B之間的信令主要通過直聯信令信道傳輸，高峰期間溢出的信令，則由C點轉移。因此，AC間的信令信道除傳輸AC間話路的信令外，還承擔著轉接AB間溢出的信令，C點既是信令點，又是信令轉移點。

對于公共信道信令系統，信令傳輸完全獨立于用戶消息傳輸，信令信道、信令點和信令轉移點構成了一個獨立的信令傳送網。信令傳送網是一種分組交換網，信令點成為這種分組網的終端，而信令轉移點相當于分組交換機，信令以分組的形式經信令網傳送至指定的信令點。
信令在多段鏈路上傳輸方式有兩種，下面以電話通信中的地址信令為例，說明其傳送過程。

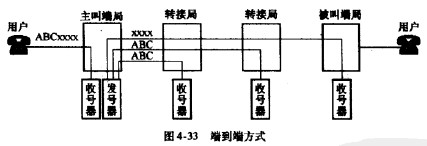

(1)端到端方式：主叫端局收到用戶所撥的完整號碼后，僅向中間轉接局發送選擇路由所需的長途區號，并完成到轉接局的接續，如圖4-33所示，圖中ABC表示長途區號。第一轉接局根據收到的長途區號，完成到下一轉接局的接續，然后由主叫端局直接向第二轉接局發送ABC。第二轉接局根據ABC找到被叫端局，完成到被叫端局的接續，此時主叫端局向被叫端局發送用戶號碼xxxx，建立起主叫端到被叫端的接續。端到端方式的優點是發碼速度快，撥號后等待時間短。缺點是要求全程采用同一信令系統，對鏈路質量要求高，在連接建立期間占用主叫端局的信令設備時間長。

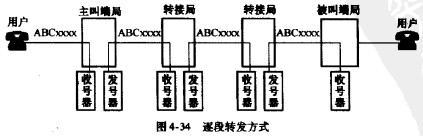

(2)逐段轉發方式：信令逐段進行接收和轉發，全部被叫號碼由每一個轉接局全部接收，轉接局根據被叫號碼確定傳輸路由，并依次逐段轉發下去，直至被叫端局，如圖4-34所示。逐段轉發方式的優點是在每一段鏈路上信令類型可以不一致，對鏈路質量要求低。但其缺點是轉接局信令設備略為復雜，信令的傳輸速度慢。

實際應用中，可將兩種傳輸方式結合起來混合使用，在質量差的鏈路段采用逐段轉發方式，在優質鏈路上采用端到端方式。目前廣泛應用的No.7信令系統，主要采用逐段轉發方式，但也支持端到端信令方式。
