4.2.3  No.7信令辱統
No.7信令系統最適用于由數字程控交換機組成的數字通信網，它大最采用了現代數字通信的成果與技術，除了能傳輸傳統的電話呼叫和數據通信所需的控制信令外，還具有傳送澤行維護管理（OAM)信令的能力，可以滿足目前和未來通信網交換各種信息的要求。No.7信令系統使用一個或多個64kbit/s的信道進行信令傳輸，可用作國際和國內通信網。
1.No.7信令系統概述
為了適應程控數宇交換、數據通信、移動電話和isdn業務的需要，rru-T(原ccrrr)從20世紀70年代就開始No.7信令系統的研究。1980年第一次正式提出了No.7信令系統的建議，即黃皮書，主要是有關電話網和電路交換數據網應用No.7信令系統的建議。1984年形成了Na7信令系統紅皮書建議，在黃皮書的基礎上，進行了綜合業務數宇網和智能網業務的研究。1988年提出的藍皮書建議，基本上完成了消息傳遞部分（MessageTnmferPart,MTP)、電話用戶部分（Telephone User'Part,TUP)和信令網的監視與測量的研究；并在ISDN用戶部分（ISDNUser Part,ISUP)、信令連接控制部分（Signaling Connectimi Control Part,SCCP)和事務處理能力（Transaction Capabi lity，TC)三個重要領域取得進展。1993年的白皮書，繼續完善了ISUP,SCCP和TC三部分的標準。此后，ITU-T的第11工作組在繼續研究寬帶網絡中的信令技術。
我國于1984年制訂了第一個No.7信令系統技術規范，經過兒年的實踐和修改，1990年經郵電部批準發布執行《中國國內電話網No.7信令方式技術規范》，1993年發布了《No.7信令網體制》，1998年經修改后再次發布了《Na7信令網體制》。Na7信令技術已經廣泛應用于我國的電話網、ISDN網、智能網和移動通信網中。
為了實現各種業務信令功能以及未來信令網的擴充和維護，No.7信令系統設計成分層(或分級）的協議體系結構。其基本功能結構分為兩部分：消息傳遞部分（MTP)和適合不同業務的獨立用戶部分（UP)。
用戶部分是各類信令收發和處理模塊的總稱，負責信令消息的生成、語法檢査、語義分析和信令控制過程。這些模塊通常屬于交換機控制系統的一部分或一個子系統，體現Na7信令系統對不同應用的適應性和可擴充性。ITU-T目前已定義的用戶部分有電話用戶部分(TUP)、數據用戶部分（DUP)、ISDN用戶部分（ISUP)等。No.7信令系統的基本功能結構如圖4-35所示。

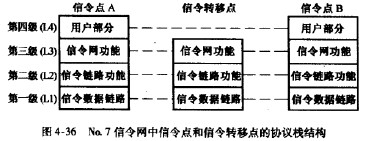

消息傳遞部分是一個公共消息傳送系統，其功能是在對應的兩個用戶部分之間可靠地傳遞信令消息。任何UP都是公共的MTP的使用者，都要用到MTP的傳遞功能。根據MTP的具體功能，它又分為三級，并同UP部分一起構成No.7信令系統的四級結構。圖4-36給出了四級結構的信令網中信令點（SP)和信令轉移點（STP)的協議棧。

在Na7信令網中，信令轉移點可以只有MTP部分，而沒有任何用戶部分。對于一個信令點來說，MTP部分是必須的，用戶部分可以根據實際的業務需要來選擇。四級結構中，各級的主要功能如下。
第一級信令數據鏈路級。第一級規定信令數據鏈路的物理、電氣和功能特性以及鏈路接人方法。在采用數字傳輸設備的情況下，通常采用64kbit/s的數字信道，這也是Na7信令系統的最佳傳輸速率。實際系統中，常常在PCM-次群中采用TSI6作為信令數據鏈路，這個時隙可以通過交換網絡的半固定連接和信令終端相連。
第二級信令鏈路功能級。第二級規定信令消息沿信令數據鏈路傳輸的功能和過程，它和第一級一起為兩個信令點之間的消息傳送提供了一條可靠的鏈路。在Na7信令系統中，信令消息是以不等長的信號單元的形式傳送的，第二級的功能包括：差錯控制、流量控制、順序控制、信號單元定界等。
第三級信令網功能級。第三級規定信令網操作和管理的功能和過程。這些過程獨立于各個信令鏈路，是各個信令鏈路操作公共的控制部分。該級的主要功能包括：信令路由、轉發、網絡發生故障時的路由倒換、擁塞控制等。
第四級用戶部分。由不同的用戶部分組成，每個用戶部分定義與某類用戶業務相關的信令功能和過程。最常用的用戶部分包括：電話用戶部分（TUP)、數據用戶部分（DUP)和ISDN用戶部分（ISUP)。

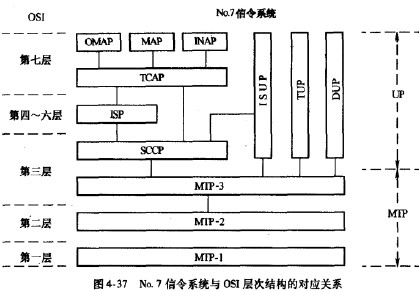

隨著通信和計算機兩大領域的互相滲透以及各種電信新業務的出現，電信網*要和許多智能數據終端相連，需要傳送大量的與電路無關的數據，包括各種復雜的網絡管理和業務控制信息，這就要求信令系統具有更大的靈活性和開放性。ITU-T在擴充No.7信令系統的過程中，充分考慮了No.7信令系統與開放系統互連（OpenSystemInterconnection，OSI)參考模型的一致性。新增設的功能模塊均注意與OSI層次結構的對應，并且參照OSI結構預留了未來功能模塊的位置。圖4-37給出了Na7信令系統與OSI層次結構的對應關系，Na7信令系統的第一級信令數據鏈路功能級和OSI第一層物理層對應，主要確定與物理電路相關的功能和特性。Na7信令系統的第二級信令鏈路功能級和OSI第二層數據鏈路層對應，保證消息的可靠傳輸。No.7信令系統的第三級信令網功能級和信令連接控制部分（SCCP)與OSI的第三層網絡層對應，完成路由控制功能。

信令連接控制部分（SCCP)和事務處理能力應用部分(TransactionCapabilitiesApplicationPart,TCAP)是ITU-T新增的兩個功能模塊。SCCP的主要目的是解決上層應用需求與MTP-3提供的服務之間不匹配的問題；TCAP完成OSI應用層的部分功能，其他由TCAP用戶來完成。SCCP和TCAP與原來的MTP，TUP,DUP,ISUP-起構成了一個四級結構與7層協議并存的功能結構。此外，為支持智能網應用、移動應用和信令網絡運營維護管理，在TCAP之上分別引人了三種應用：智能網應用部分（IntelligentNetworkApplicationPart,INAP)、移動應用部分(MobileApplicationPart,MAP)和運行維護管理部分（Operation,MaintenanceandAdministrationPart,OMAP)。目前，中間服務部分（IntermediateServicePart,ISP)還處于研究之中，現行的基于無連接服務的應用均可不涉及ISP。對于基本業務和部分補充業務，ISUP僅需MTP支持就可以，但對于某些補充業務，則必須通過SCCP傳送。
