1.信號單元的類型、格式和功能

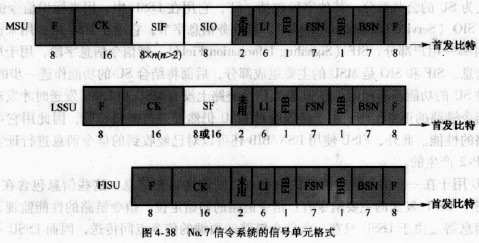

在Na7信令網中，信令消息是以信號單元（SignalUnit,SU)的形式在信令鏈路上傳輸。Na7信令系統定義了三種SU類型：消息信號單元（MessageSignalUnits,MSU)、鏈路狀態信號單元（LinkStatusSignalUnits,LSSU)和填充信號單元（Fill-inSignalUnit,FISU)。不同類型的SU長度不同，格式也不完全一樣。圖4-38給出了No.7信令系統定義的三種信號單元格式，可以看出，它們都有一個由MTP-2來處理的公共部分（圖中用灰色表示），公共部分分為4個字段，它們的含義如下。

標志碼（Flag,F)：F也稱為分界符，采用8比特的固定碼型“01111110”來標識一個SU的開始或結束。
校驗碼(CheekBits,CK)：該字段采用CRC方法檢測SU在信令鏈路上傳輸時是否發生了差錯，一旦發現SU傳輸錯誤，就要求發送端重傳該SU。該字段由16bit組成，其校驗多項式為廣+X12+妒+1。
長度指示碼（LengthIndicator，U)：用來說明位于長度指示碼和校驗碼之間的8位位組（字節）的數目，以區別三種SU類型。當L/=0時為FISU，L/=l或2時為LSSU,LI>2時為MSU0
差錯控制信息（FSN/FIB，BSN/BIB)：FSN/FIB代表前向順序號/前向指示比特，其中FSN占7bit,FIB占lbit。BSN/BIB代表后向順序號/后向指示比特，其中BSN占7bit，BIB占lbit。在鏈路的發送端，每個SU會被分配一個FSN，然后發送出去，MTP-2會將該SU在本端緩存，直到鏈路的接收端通過BSN字段對該SU進行了確認，發送端才將該SU徹底釋放。假如接收端通過BSN/BIB字段告知發送端該SU傳輸出錯，發送端將通過本端的緩沖區重傳該SU。圖4-39給出了重傳過程中差錯控制各字段的作用原理。

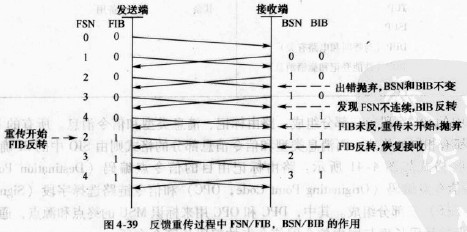

在圖4-39中，發送端發送SU時，依次遞增前向序號FSN,FIB保持不變。接收端收到SU后，如果無差錯，便將后向發回的SU中的BSN設置為接收到的FSN,BIB不變。當接收端檢測到接收SU有錯時，只需將有錯的SU拋棄。當接收端接收到無差錯的SU,但發現其FSN與前一次正確的SU的FSN不連續時，立即將BIB反轉，請求發送端重傳。發送端收到重傳指示后，根據BSN指示的已正確傳送SU的序號,從BSN+1開始重傳，并將重傳的各SU的FIB反轉。接收端發出重傳請求后，將拋棄隨后收到的所有SU,直至發現FIB反轉時，才恢復正常接收。
停止發送，等待對端的證實消息。FSN隱含了MTP-2進行流量控制的最大窗口值為127。
以上為SU的公共部分。其他宇段包括：SF，它用在LSSU中，用來標識信令鏈路的工作狀態；SIO(ServiceInformationOctect),指業務信息字節，它用在MSU中，用來標識一個MSU來自哪一用戶部分；SIF(SignalingInformationField),指信令信息字段，用于承載具體的信令信息。SIF和SIO是MSU的主要組成部分，后面將結合SU的功能作進一步的介紹。
三種SU的功能各不相同，FISU是當信令鏈路上沒有MSU和LSSU發送時才發送的，用于維持信令鏈路的正常工作。由于接收端對FISU仍然要進行差錯檢驗，因此用它可以監視信令鏈路的性能。此外，FISU使用BSN/B1B還可以對已經收到的信令消息進行證實。FISU是由MTP-2產生的。
ISU用于在一條信令鏈路兩端的信令點之間傳遞狀態信息，這些信息包含在LSSU的SF字段中。LSSU發送的主要信令有：信令鏈路的初始定位、信令鏈路的性能監視、處理機的狀態信息等。由于LSSU只在一條信令鏈路的兩端的信令點間傳送，因而LSSU不需要任何地址信息。

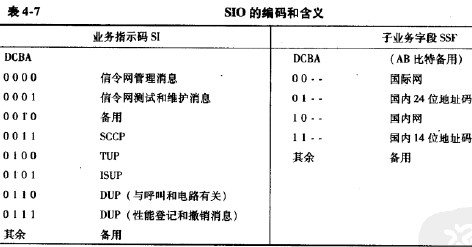

MSU是~0.7信令網上最重要的一類51),是信令消息的載體。與呼叫建立、監視、釋放、數據庫查詢、響應、信令網維護、測試、管理等相關的信令均通過MSU傳遞。在MSU中，信令消息包含在SIO和SIF兩個字段中。SIO占8bit,主要用來指明MSU的類型，以幫助MTP-3進行消息的分配。SIO分為兩SSFS部分，低4位為業務指示碼SI，高4位為子業務字段SSF,S10的圍4-40sio的格式格式如圖4-40所示，其編碼和含義如表4-7所示。

MSU中的SIF字段由三部分組成：路由標記、消息類型和信令消息。所有的MSU路由標記部分都有相同的格式，而消息類型和信令消息部分的格式則由SI0中的S1確定。路由標記部分的格式如圖4-41所不，路由標記由目的信令點編碼（DestinationPointCode,DPC)、源信令點編碼（OriginatingPointCode,OPC)和信令鏈路選擇字段（SignalingLinkSelection,SLS)三部分組成。其中，DPC和OPC用來標識MSUW終點和源點，通常國際信令網信令點的編碼長度與國內信令網信令點的編碼長度會有所不同。SLS用于在一組信令鏈路或路由間實現信令業務的負荷SLSI0PCIDPC分擔。有關SIF中的消息類型和信令消息，將結合電話用戶部用4-41路由標記的格式分來討論。
