1.電話用戶部分
用戶部分（UP)定義了通信網的各類用戶（或業務）所需要的信令及其編碼，規定各用戶部分與消息傳遞部分（MTP).之間的接口關系。ITU-T已定義的用戶部分有電話用戶部分（TUP)、數據用戶部分（DUP)和ISDN用戶部分（ISUP),限于篇幅，在此僅對TUP作具體介紹。

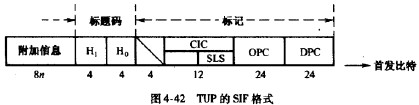

來自TUP部分的SU屬于三種SU類型中的MSU，根據前面對SIO字段的介紹，其SI的編碼固定為0100,表示它是來自TUP部分的MSU。信令消息字段SIF的具體格式如圖4-42所示。

SIF由三部分組成：標記、標題碼和附加信息。其中標記和標題碼長度固定，附加信息長度可變，但為字節的整數倍。在我國TUP的MSU中，標記部分DPC，OPC的長度各24bit,電路識別碼（CircuitIdentificationCode,CIC)長度12bit。總計Mbit,其中4bit備用。
在TUP的MSU中，CIC用于標識該MSU傳送的是哪一條話路的信令。采用2.048Mbit/s數字通路，CIC的低5位表示PCM時隙號，其余7bit表示PCM系統號；采用8.448Mbit/8數字通路，CIC的低7位表示PCM時隙號，其余5bit表示PCM系統號；采用34.3688Mbit/s數字通路，CIC的低9位表示PCM時隙號，其余3bit表示Pp系統號。同時，CIC的最低4位兼作鏈路選擇字段SLS，12bit’的C〖C理論上允許一條信令鏈路最多被4096條話路共享。

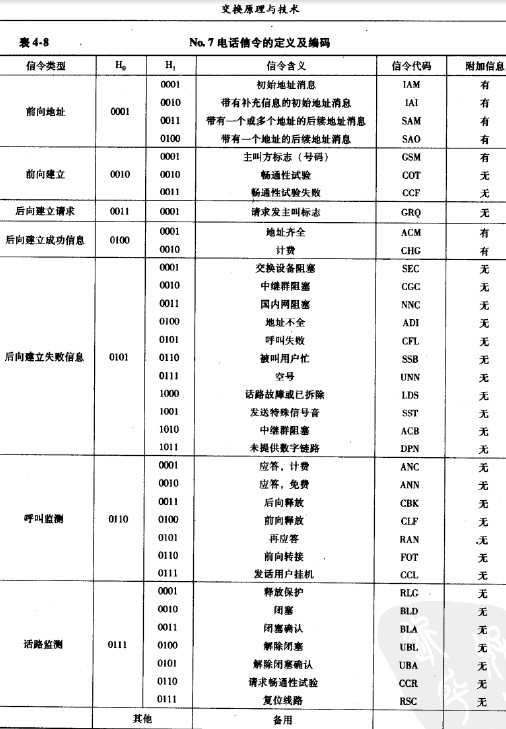

標題碼占8bit,它分為H。和&兩個域。H。用于區分信令類型，H,用于區分同類中的不同信令。No.7信令系統電話用戶部分所定義的信令及相應的H。和H,的編碼如表4-8所示。當一條信令的信息量較大，H,不足以表達時，信令標題之后可以增加若干個補充字節（附加信息）。

這里僅以前向地址信令中的IAM/1AI為例，說明附加信息部分的內容。前向地址信令共包含4條信令消息：
1)初始地址消息IAM;
2)帶有補充信息的初始地址消息1AI;
3)帶有一個或多個地址的后續地址消息SAM;
4)帶有一個地址的后續地址消息。
其中，IAM/IAI消息是為一個呼叫建立連接而發出的第一個消息，它包含下一個交換局為建立呼叫連接、確定路由所需的全部信息。IAM/IAI中可能包含了全部的地址信息，也可能只包含部分地址信息，這與交換局間采用的地址傳送方式有關。

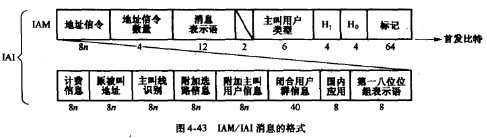

圖4-43給出了IAM/IAI信令消息的格式。

主叫用戶類別用于傳送國際或國內呼叫性質信息，例如在國際半自動接續中指明話務員的工作語言，在全自動接續中指明呼叫的優先級、呼叫業務類別、計費方式等信息。
收到CLF的交換局立即釋放電路，并回送釋放保護消息RLG。若交換局是轉接局，應負責 向下一交換局轉發CLF消息。如果是被叫先掛機，被叫端局應發送后向釋放消息CBK。在 TUP中采用主叫控制電路復原方式時，發送CBK消息的交換局并不立即釋放電路，而是啟 動相應的定時設備,若在規定的時間內主叫用戶未掛機，則主叫端局自動產生和發送前向釋 放消息CLF，隨后的電路釋放過程與主叫先掛機時一致。
