4.4.2 輸入處理
輸入處理程序主要任務是對用戶線、中繼線等進行掃描監視，對識別到的輸人亊件登人隊列或相應存儲區，以供其他程序取用。輸入處理可分為：用戶線掃描監視、中繼線掃描監視、脈沖號碼接收、多頻號碼接收、公共信道信令信號的接收以及搡作臺各種信號的接收等。下面介紹一些常用輸入信號和識別方法。
　　1.用戶線掃描監視
用戶線掃描監視是用來識別用戶摘機和掛機，用戶摘機反映到用戶線上是用戶環路由斷變?yōu)橥ǎ脩魭鞕C反映到用戶線上則是用戶環路由通變?yōu)閿唷＿@種通斷變化過程在用戶接口電路的掃描監視點上可得到，如圖4-59所示，當環路斷時，氏上無分壓，光電耦合器中的發光二極管不發光，開關三極管截止，掃描點輸出髙電平；當環路通時，凡上產生分壓，光電稱合器中的發光二極管發光，開關三極管飽和，掃描點輸出低電平。

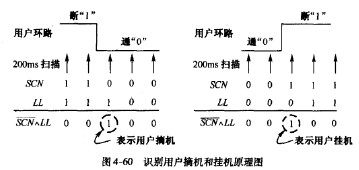

處理機通過周期掃描，讀取用戶環路的狀態信息，按照一定的算法，可識別出用戶摘機和掛機。用戶線掃描周期通常為200ms,若周期過長，就會影響交換機的反應速度，使服務質童降低，若周期過短，掃描動作頻繁，就會增加處理機的負荷，影響處理機的呼叫處理能力。由于用戶線只有兩種狀態，在掃描點呈現出高低電平，故采用二進制“1”表示環路斷，“0”表示環路通。要識別用戶摘機和掛機，僅根據當前的掃描結果是不夠的，還必須存儲前一次的掃描結果。我們用sew表示本^掃描結果，zx表示前次掃描結果，摘機過程滿足SCNALL掛機過程滿足SCN/\E=1。圖4-60給出了識別摘機和掛機的原理。

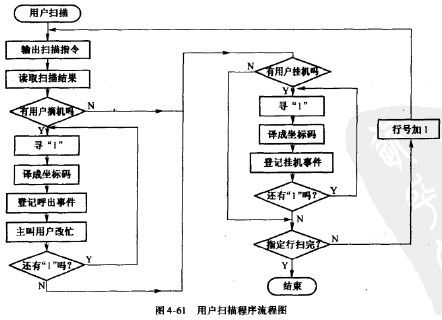

實際上，處理機是采用群處理的方法進行掃描的，群處理把某些同類設備作為一群來處理，因為處理機周期性的監視著數量龐大的用戶線和中繼線的狀態，而在一個周期內識別到的狀態變化數量卻很少。圖4-61給出了用戶線掃描監視程序流程圖。根據處理機字長，把要掃描的用戶分為行，輸出掃描指令中指明了本次掃描的行號，然后讀取相應行用戶的狀態信息，邏輯運算涵/\LL也是整字節運算,當發現運算結果不為0時，說明有一個或一個以上的用戶摘機呼叫，這時開始在-AU運算結果字節內尋找“1”。尋到“1"時，根據“1”所&的位數和本次掃描的行號譯出用戶的位置坐標碼，然后登記呼出事件。邏輯運算scyvAZI用來判斷是否有用#機，當發現運算結果不為0時，說明有一個或一個以上的用戶掛機，這時開始在scyy/vZZ運算結果字節內尋找“1”。尋到“1”時，根據“1”所處的位數和本次掃描的行號譯出用戶的位置坐標碼，然后登記掛機事件。當指定行全部掃描完畢，則結束本次掃描，否則行號加1,繼續掃描識別下一行。中繼線掃描監視與用戶線掃描監視原理相同，這里不在贅述。

2.脈沖號碼的接收
號盤話機發送的是脈沖號碼，脈沖的形式實際就是控制用戶環路的通斷，比如用戶撥“3”，話機輸出3個脈沖，控制用戶環路斷3次。處理機利用周期掃描來識別收號器所連用戶環路的通斷，脈沖號碼的接收包括：脈沖識別、脈沖計數、位間隔識別和號碼存儲。
　　1)脈沖識別
號盤話機的脈沖速度為每秒10個~20個，考慮到脈沖的占空比和保留一定的富余量，脈沖識別掃描周期一般取8ms。用SCW表示本次掃描結果，LL表示前次掃描結果，則邏輯異或運算表路狀態發生變化。一個脈沖有兩次變化，即脈沖前沿和后沿，所以再用(來識別脈沖前沿。脈沖識別原理如圖4-62所示。

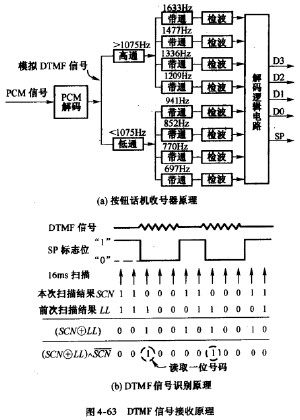

周期。在收號器中有一狀態信息標志位SP,SP置0表示收到一位號碼，否則SP置1。DTMF信號接收原理如圖4-63所示。

MF信號常作為局間信令信號，它在局間中繼線上傳輸，如R2記發信令中的六中取二，也用兩個音頻表示一種信令代碼，處理機對MF信號的接收完全類似于DTMF信號的接收。
