　　4.4.4 任務執行和輸出處理
任務的執行分為動作準備、輸出命令和終了處理三部分。輸出處理就是控制話路設備動 作或復原等處理，也稱為輸出驅動。
　　1.動作準備
要的資源、新狀態的擬定、編制硬件動作指令。下面以接續處理中 兩種典型操作為例，說明硬件資源的選擇。
　　(1)路由及中繼線選擇

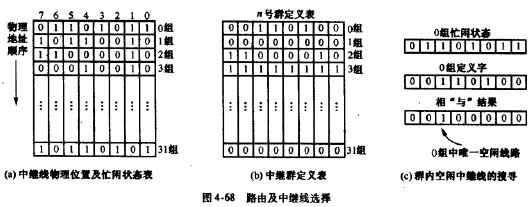

當用戶所撥號碼為出局呼叫時，號碼分析結果僅給出對應的中繼線群的編號，在執行任 務前必須從該中繼線群中選擇一條空閑的線路。為了便于中繼線的管理，有必要對中繼接口 進行適當的編號或分組。通常將物理位置連續的8個中繼接口編為一組，圖4-68 (a)給出 了中繼線的忙閑狀態表，表的大小與系統的中繼線總數成正比，表中給出了 32個組，因而 共定義了256條中繼線。表中每一位對應了一條中繼線，該位為1表示空閑，為0表示忙。 利用上述中繼忙閑表，可以很容易確定每一條中繼線的忙閑狀態。
程控交換機中的中繼線群完全獨立于其物理位置，中繼線群可以從中繼線中隨機地選擇 組成，中繼（線）群和中繼（線）組間無確定關系。為此，系統為每個中繼群建立了定義表，如圖4-68 (b)所示，表的大小及格式與中繼線忙閑表完全相同，只是這里每一位的內 容所說明的是相應中繼線是否屬于該中繼群。當某位$ 1時，表示相應中繼線厲于本中繼 群。因此，n號中繼群包含了第0組的2、4、5號線以第3組中的所有8條線。

為了尋找給定中繼群中的空閑線路，只需要逐組地將該中繼群定義表與中繼線忙閑狀態 表相“與”，如圖4-68 (c)所示。在“與”的結果中尋“1”，并根據“1”所處的組和位數即可確定空閑中繼線的物理位置，然后預占并編制驅動指令，準備工作完成。
(2)接續鏈路選擇

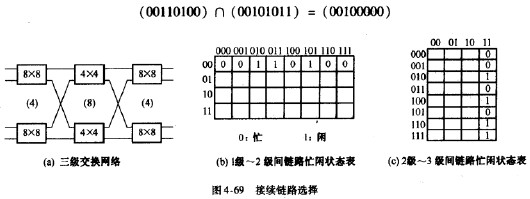

在接續處理中，用戶通話或連接到各種服務設備都需要選擇空閑鏈路。對于一個多級交 換網絡，每一對入、出線之間都存在著多條內部鏈路。以圖4-69 (a)給出的三級網絡為例，任何一對人、出線之間都存在著8條內部鏈路。為了實現接續，這8條鏈路中至少應有 一條空閑，即組成該鏈路的1級-2級間鏈路和2級~3級間鏈路必須同時空閑。圖4-69 (b)給出了 1級~2級間鏈路忙閑狀態表，表中每一行對應第一級的一個交換器，每一列對應各個交換器的一條出線，表中的位值表示對應出線的忙閑狀態，1表示閑，0表示忙。圖 4-69 (c)給出了 2級~3級間鏈路忙閑狀態表，表中每一列對應第三級的一個交換器，每 -行對應各個交換器的一條人線。如果第一級的第（00)交換器的一條人線欲與第三級的第（11)交換器的一條出線連接，可將1級~2級間鏈路忙閑狀態表的第（00)行與2級~ 3級間鏈路忙閑狀態表的第（11)列相“與”，得到結果如下：

在“與”的結果中尋“1”，并根據“1”所處的位置確定空閑鏈路，顯然第2條內部鏈 路空閑。然后預占并編制驅動指令，即向控制存儲器的相應單元寫人相應數據，準備工作完成。
