6.2 TM網工作原理
6.2.1 TM信元結構

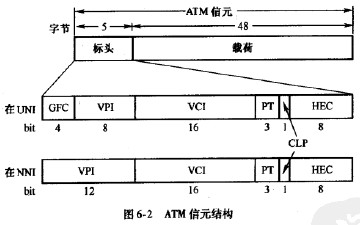

ATM信元是一種固定長度的小分組，其標準長度為53字節（毎宇節含8bU)。它由5個字節的標頭域和48字節的載荷域組成。信元標頭包含著信元在ATM網絡中轉移所需的信息，主要是路由信息。圖6-2所示為ATM信元的結構。

圖6-2中示出ATM信元有兩種不同的標頭，分別對應于用戶網絡接口UNI和網絡節點接口NNI。下面介紹ATM信元標頭中各字段的作用。
一般流量控制（Generic Flow Control,GFC)：長度為4bit,通常置為0。根據ITU-T建議，GFC用來在共享媒質的UNI上進行接人流景控制，點到點配置不需要這一接人控制功能。GFC字段完成的是類似局域網MAC子層的功能，與ATM層的處理無關。
虛通道標識VPI/虛通路標識VCI:提供路由信息，.用來標識ATM信元所屬的虛通道(VP)/虛通路（VC)。虛通道標識符VPI有兩種長度：在UNI使用的VPI為8bit,在NNI使用的VPI為12bit。虛通路標識符VCI占16bit。因此，在UNI的接人鏈路上最多可支持256個VP,在NNI的中繼鏈路上最多可支持4096個VP,而每一個VP所包含的VC最多可達65535個。需要注意的是，許多VPI/VCI取值組合已經被定義了特定的功能，比如VPI=0，VCI=5,用來標識默認的信令虛通路。

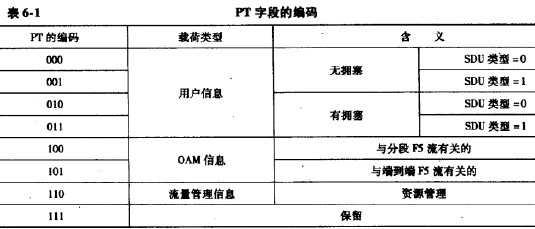

載荷類型（PayloadType,PT)：用來區分該信元是用戶信息信元或非用戶信息信元。非用戶信息信元包括0AM(運行維護和管理）信元和RM(資源管理）信元。此3bit字段的詳細編碼見表6-1所示。從表中可看出，第1個比特為0表示是用戶信息信元；對于這類信元，第2個比特指示是否發生了擁塞（該比特由網絡的ATM交換機填寫），第3個比特用來區分服務數據單元SDU的類型（以后再說明其使用）。例如，一個信元發出的PT為000,如果在到達時變成了010，那么目的站就知道網絡出現了擁塞。

信元丟失優先級（CellLossPriority，CLP)：此lbit字段用來指示信元的丟失優先級。若CLP=0就表示該信元是一個高優先級信元，而CLPM則表示該信元是一個低優先級信元。當網絡負荷很重時，ATM交換機可選擇丟棄CLP=1的信元以緩解網絡可能出現的擁塞。除了端系統可直接指定CLP值外，網絡還可以將違反通信流量合約的那些信元的CLP從0改為1，這個過程稱為“打標記”（Tagging)。
標頭差錯控制（HeaderErrorControl，HEC)：此字段長度為8bit，提供覆蓋信元標頭所有字段的差錯校驗。HEC可前向糾正在信元標頭中發生的單個比特錯誤，并可檢測多個比特錯誤a
