3.4 ATM適配層
ATM層采用統一的固定長度的信元來承載各種類型的信息。而不同的應用將產生不同格式的應用數據單元（ADU)，所以在高層與ATM層之間需要增加某些適配功能，以便用ATM信元的載荷域來承載不同格式的ADU。ATM適配層（AAL)的作用就是要增強ATM 層向上提供的服務，并向高層提供各種不同類別的服務。
根據不同應用的特性，ITU-T規定AAL層要提供四種類別（class)的服務，從人類0類。服務類別的劃分是根據以下屬性：
①信源發送信息的比特率是固定的還是可變的；
②端到端是否要求嚴格定時（同步）；
③應用要求面向連接還是無連接。
這樣，A類是恒定比特率（CBR)的同步的面向連接服務，主要支持所謂的電路仿真業 務，其典型應用是64kbit/S的數字話音通信和承載JDM的各次群（WEI); B類是可變比特率（VBR)的也要求同步的面向連接服務，用于i持可變速率編碼的視頻和話音通信；C類是可變比特率的異步的面向連接服務，用于支持面向連接的數據傳送應用；D類是可變比 特率的異步的非連接型服務，用于支持非連接型的數據傳送應用。

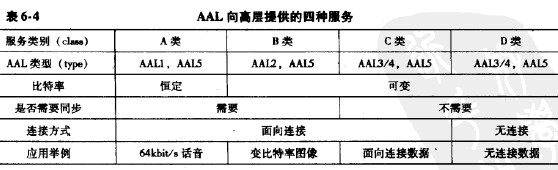

ITU-T規定了四種類型（type)的AAL，以支持上述的四類服務。這四種AAL分別是 AAL1, AAL2, AAL3/4和AAL5。表6-4示出與這四種服務類別對應的屬性及AAL類型。請注意：區分服務的是“類別（class)”，區分AAL的是“類型（type)”。

為實現上的方便，AAL層又劃分為兩個子層，即匯聚子層(CS)和分段/重裝子層（SAR)。 匯聚子層（Convergence Sublayer，CS)緊靠高層，為高層提供服務。對于不同的應用，提供不同的服務類別（A~D)。因此CSf層又分為兩部分：業務特定部分和共同部分。CS子層的業務特定部分（sscs)的功能因業務和應用而異。例如，對于恒定比特率業務，就需要源端發送定時信息，目的端提取并恢復定時；另外信元通過ATM網絡后會產生時延和時延抖動，在目的端要吸收抖動，以使輸出的比特流具有恒定的速率。再如，對于數據業 務，需要實坪端到端的差錯控制和流量控制，以保證最終的差錯率滿足應用要求。每一個AAL的高層用戶通過服務接人點SAP向AAL傳遞服務數據單元（SDU)。在CS子層形成相 應的協議數據單元CS-PDU。CS子層共同部分（CPCS)的主要功能就是形成協議數據單元CS-PDU(即 CPCS-PDU)。
分段/重裝子層（Segmentation And Reassembly, SAR)在發送時，將CS子層傳下來的 協議數據單元CS-PDU變換成長度為48字節的SAR-PDU。如果CS-PDU的長度小于48字節 (如AAL1)，那么就要添加若干字節，使其變成48字節；如果CS-PDU的長度大于48字節 (如AAL5)，那么就要將它分成若干段。SAR-PDU交給ATM層作為信元的載荷。在接收時，SAR子層進行相反的操作，將ATM層上交的48字節長的載荷重新裝配成CS-PDU。這樣，SAR子層就使得ATM層與髙層的業務和應用無關。
在四種AAL類型中，應用最多的是AAL5和AAL1。前者能夠以最小的開銷實現數據業務和各種控制信令的適配；后者主要用于恒定比特率業務（包括數字話音、視頻、TDM比 特流等）的適配。有關AAL1和AAL5的詳細協議請參看相關專著或ITU-T建議。
