　　6.4.4 ATM多級交換網絡
1.Banyan網絡
Banyan網絡早在1973年即已提出，當時是一種覆蓋范圍較廣的網絡結構，早先用于并行計算機系統中的互連，后用于快速分組交換。Banyan網可以分為一些子類，L級(L-level)Banyan網是其中的一類，其特征是只有相鄰級之間才有鏈路相連，這意味著任何輸人到任何輸出之間的路徑都經過L級。L級Banyan網又可分為規則Banyan(RegularBanyan)和不規則Banyan(IrregularBanyan),前者表不構成Banyan網絡的各個交換單兀(SE)都是等同的，后者則不然。如果Banyan網中各個SE不但是等同的，而且每個SE的人線數等于出線數，則稱此規則Banyan為矩形Banyan網(RectangularBanyan)。
規則Banyan網又可分為兩種：SWBanyan和CCBanyan。SWBanyan應用較廣。SW Banyan中的SE如果有n條人線和n條出線，即采用nxn的SE時，則級數ft=log/V,每級有N/n個SE，AT為Banyan網的總入線/出線數。如果采用2x2的SE,則級數=log2V,每級有N/1個SE。在實際中，有時就將由2x2SE構成的單路徑網絡稱為Banyan網。以下的討論除非另有說明，均以2x2SE為例。
圖6-18示出W=8的由2x2SE構成的3級Banyan網。從圖可以看出，與基于開關矩陣型結構或全互連結構的Crossbar不同，Banyan網是基于樹型拓撲結構的。但每個SE卻是基于Crowbar的結構，2x2的SE也具有bar和cross兩種狀態，每個輸人通過3級SE可以到達任何輸出。如果每個SE內部具有緩沖器，稱為緩沖型Banyan網，否則就稱為無緩沖型Banyan網。

Banyan網具有以下特性。
樹型結構特性：從Banyan網的任一輸人端口（或輸出端口）引出的一組路徑形成了2分支樹。級數越多，分支越多，這就決定了級數。

單路徑特征：Banyan的任一輸人端到任一輸出端之間，具有1條且僅有1條路徑。
自選路由特征：從以上兩個特征可以看出，Banyan網可以使用對應于路由標簽的輸出端口號的2進制碼來自動選路，使信元到達所需的輸出端。在選路過程中，每級SE依次按照路由標簽中的某1位來自動選路。該比特為“0”時，選SE的上1條出線；該比特為“1”時，選SE的下1條出線。在圖6-19中給出了示例：輸人端3到達的信元要送到輸出端5,5的2進制碼為101,于是第1~第3級SE依次按1，0,1來選路，如圖中的一條粗線所示。

內部競爭性：Banyan是具有內部競爭的有阻塞網絡。考慮到各個輸人端與輸出端之間的單路徑并非完全分離，存在公共的內部鏈路，則內部競爭是不可避免的現象。在圖6-19中給出了示例：在同一時隙，輸人端3至輸出端5和輸人端6至輸出端4同時要傳送信元時，會在級間鏈路上產生沖突。而且這種沖突的概率隨著輸人業務量強度的增大而加大。
可擴展性：Banyan網的結構有一定規律，可以采用規則的擴展方法將較小容量和規模的Banyan網擴展成較大規模。這種有規則的連接有利于VLSI的實現。
　　2.Clos網絡

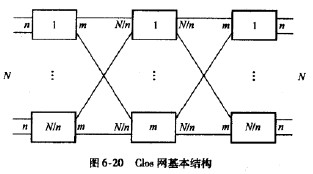

yvxyvcioe網絡的基本結構如圖6-20所示，yv為人線和出線數。第i級的交換單元(SE)為nxm，共有N/n個；第3級的交換單元為mxn,也有；V/n個；中間級交換單元為N/nxN/n,共有m個。這種3級Clos網絡可記為(N,n,m),顯然，在Clos網絡任何一對輸入端與輸出端之間有m條可供選擇的路徑，每一條路徑通過不同的中間級交換單元，因而Clos網屬于多路徑網絡。圖6-20doe網基本結構Clos網原先用于電路交換。如3.1.2節所述，對于圖6-20所示的Clos網，其電路交換的內部無阻塞條件是：m^2n-l0Clos網也可用于快速分組交換，所以用于ATM交換的3級Clo8網，其結構仍如圖6-20所示，但每個SE的開關狀態是根據ATM信元的路由標簽而改變的。前已提及，對于多路徑的3級交換網絡，路由標簽不僅要指明第3級的輸出端口號，而且要指明所經過的中間鏈路，即第1級的輸出端口號和第2級的輸出端口號。需要強調的是，信元的路由標簽決定于信元的輸人端口號和VPI/VCI值，因此屬于同一虛通路的信元在交換網絡內部具有相同的路由，亦即屬于同一虛通路的各個信元通過交換網絡后仍然能夠保持它們的先后次序。
