7.1.1 Ip數據報的格式

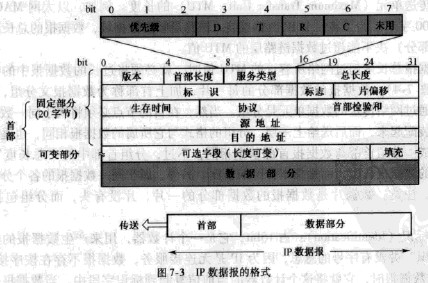

互聯網網際層的協議數據單元稱為數據報。圖7-3所示為IP數據報的完整格式。從圖7-3可看出，一個IP數據報由首部和數據兩部分組成。首部的前一部分是固定長度，共20字節，是所有IP數據報必須具備的。在首部的固定部分的后面是一些可選字段，其長度是可變的。下面介紹首部各字段的意義。

1.IP數據報首部常用部分中的各字段
1）版本（Version):占4bit，指IP的版本號。通信雙方使用的IP的版本必須一致。目前廣泛使用的〖P版本號為4(即IPv4)。以前的3個版本目前已不使用。將來可能使用IPv6。
2）首部長度（HeaderLength):占4bit，可表示的最大數值是15個單位（一個單位為4字節），因此IP的首部長度的最大值是60字節。當IP分組昀首部長度不是4字節的整數倍時，必須利用最后一個填充字段加以填充。因此數據部分總是在4字節的整數倍處開始，這樣在實現時較為方便。首部長度限制為60字節的缺點是有時（如采用源路由時）不夠用，但這樣做的目的是希望用戶盡量減少開銷。最常用的首部長度就是20字節，即不使用任何選項。
3）服務類型（TypeofService):占8bit,用來獲得更好的服務，其意義見圖7-3的上面部分所示。
前3個比特表示優先級，它可使數據報具有8個優先級中的一個。
第4個比特是D比特，表示要求有更低的時延。
第5個比特是T比特，表示要求有更高的吞吐量。
第6個比特是R比特，表示要求有更髙的可靠性（即在數據報傳送的過程中，被路由器丟棄的概率要更小些）。
第7個比特是C比特，表示要求選擇代價更小的路由。
最后一個比特目前尚未使用。
在相當長一段時期內并沒有什么人使用服務類型字段。直到最近，當需要將實時多媒體信息在互聯網上傳送時，服務類型字段才引起大家的重視。
