8.1.2 MPLS的工作過程

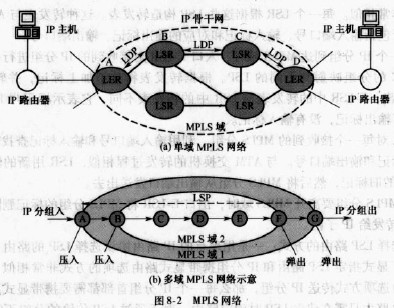

最簡單的MPLS網絡只包含一個域，其網絡結構如圖8-2(a)所示。其基本工作過程簡述如下。

MPM域中的各個標記交換路由器使用標記分配協議（LDP),在邊緣路由器之間建立標記交換路徑(LSP),如圖中的路徑A-B-C-D。這種標記交換路徑與ATM的虛通路連接（VCC)非常相似。每一個LSR根據這些LSP構造轉發表。這種轉發表與ATM的路由表相似，每一行包括輸人端口號、輸人標記和對應的輸出標記、輸出端口號。
當一個1P分組到達MPLS域時，人口E-LSR對接收到的IP分組進行分類，然后將屬于不同FEC的分組映射到不同的LSP。根據轉發表將分組加上標記，并轉發到下一個LSR。需要指出，E-bR中的轉發表與LSR中的轉發表不同，它表示標記與FEC的對應關系，因而只有輸出標記，沒有輸人標記。
LSR對每一個接收到的MPLS分組，利用輸人端口號和輸人標記査找轉發表，找到相應的輸出標記和輸出端口號。與ATM交換機的轉發過程相似，UR用新的輸出標記代替MPLS分組中的舊標記，然后將MPLS分組從輸出端口發送出去。
當MPLS分組要離開MPLS域時，出口E-LSR將MPLS分組的標記刪除，恢復成普通的IP分組轉發給IP子網。
有兩種選擇LSP路由的方式：一是用現有的IP路由協議選擇LSP的路由；二是顯式指定LSP路由。顯式指定LSP路由和IP分組攜帶顯式路由選項的方式非常相似，但如果采用攜帶顯式路lh選項方式傳送IP分組，那么每一個IP分組首部都需要攜帶顯式路由選項，而顯式指定LSP路由只需在建立LSP時確定路由，對于通過LSP傳輸的分組不需要再攜帶任何顯式路由信息。顯式路由是在信令的控制下完成的。
目前使用的動態建立I^P的控制協議有兩種：一是標記分配協議(LDP)；二是擴展的資源預留協議（RSVP)。如果使用RSVP建立LSP并預留所需的資源，LSP的資源預留功能和FEC的靈活分類功能相結合完全可以實現服務分類，可對特定的應用提供特殊的服務。而且，由于I5P經過的路徑并不一定是最短路徑，解決負載均衡問題也十分方便。因此可以說，MPLS為實現對不同的應用提供不同類型的服務開辟了一條嶄新的道路。
