　　1.LDP的標記分配方法
MPLS支持三種標記分配方法：下游分配標記、下游按需分配標記和上游分配標記。
(1)下游分配標記
下游分配標記就是依據FEC的數據流向，由鏈路的下游LSR分配放在分組中的標記，并與該FEC的IP目的地址前綴綁定。對路由表中的每一項，LSR都生成一個標記，并把該標記放人轉發表中與該路由相關聯的FEC的輸人標記字段中，然后傳送一個標記映射消息給它的上游相鄰LSR。標記映射消息中包含IP目的地址前綴和分配的標記《當上游LSR收到標記映射消息后，首先檢查發送該消息的LSR是不是通往由該消息所包含的IP目的地址前綴所指定的路由上的下一跳LSR。如果是，則上游LSR將標記放人轉發表中與該路由相關聯的表項中的輸出標記字段。對于下游分配標記方法，LSR負責生成、分配綁定FEC的輸人標記，并從下游相鄰LSR接收綁定FEC的輸出標記。

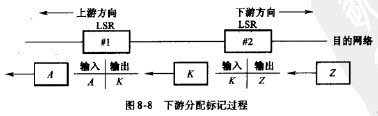

圖8-8所示給出了一個下游分配標記的例子。在這個例子中，LSR#2從下游節點收到一個綁定某個IP目的地址前綴的標記它將標記放人轉發表中相應表項的輸出標記字段中，并生成一個新的標記尺，并把標記尺放人該表項中的輸人標記字段中。然后，LSR#2將向LSR#1發送一個標記映射消息，消息中包含了IP目的地址前綴及與其綁定的標記K。LSR#1收到來自LSR#2的標記映射消息，而且發現LSR#2的確是通往由消息中給出的IP目的地址前綴所指定的路由上的下一跳LSR，于是LSR#1將標記K放人轉發表中與該路由相關聯的表項的輸出標記宇段中，同時生成標記1把標記1放人該表項中的輸人標記字段，并向它的上游相鄰節點發送標記映射消息。當然，消息中包含IP目的地址前綴和對應的標記4。

(2)下游按需分配’標記
在下游按需分配標記的方法中，放人分組的標記，依據fec的數據流向，仍然由鏈路的下游LSR生成，并綁定到指定的IP目的地址前綴。但下游節點只有在收到上游節點為指定的IP目的地址前綴分配標記的請求后，才開始標記分配過程。上游LSR針對路由表中的每一項（或多項）發送一個標記請求消息給它的下游LSR，請求它為通往由IP目的地址前綴所指定的路由分配一個標記。下游LSR生成一個標記，放人和該路由相關聯的表項中的輸入標記字段，并發送一個標記映射消息給它的上游LSR。當上游UR收到來自下游LSR的綁定信息時，將標記放在轉發表中與該路由相關聯的表項的輸出標記宇段中。

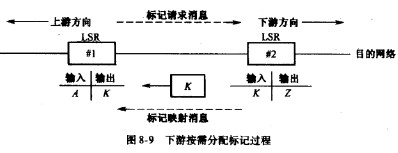

圖8-9所示給出了一個下游按需分配標記的例子。在這個例子中，LSR#2轉發表中與通往由給定IP目的地址前綴所指定的路由相關聯的表項的輸出標記字段已經有標記Z,輸人標記字段已經有標記X。當LSR#2收到LSR#1發送來的為指定IP目的地址前綴請求分配標記的標記請求消息時，就向LSR#1回送一個標記映射消息，該消息中包含了LSR#1請求分配標記的IP目的地址前綴和LSR#2為其分配的標記K。LSR#1收到該消息后，將標記K放人轉發表中對應表項的輸出標記字段，并生成一個標記4,放人該表項的輸人標記字段。

　　(3)上游分配標記
最后一種標記分配方法是上游分配標記。如果LSR有一個或多個點對點接口，且路由表中的每一項路由都可以通過其中一個接口到達下一跳LSR,那么，LSR將對路由表中的每一項路由分配一個標記，并將標記放人轉發表中與該路由相關聯的表項的輸出標記字段中。然后，該LSR發送一個標記映射消息給指定路由的下一跳LSR,消息中當然包含了用于標明路由的IP目的地址前綴和綁定該IP地址前綴的標記。對于上游分配標記方法，LSR負責對輸出FEC生成標記，而下一跳LSR則接收和綁定輸人FEC的標記。

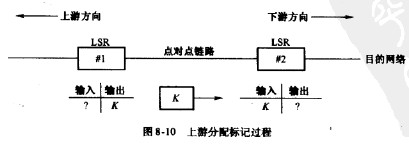

圖"8-10所示給出了上游分配標記的例子。在這個例子中，LSR#1生成標記尺，并將標記放人轉發表中與該路由相關聯的表項的輸出標記字段中，然后通過點對點鏈路向LSR#2發送標記映射消息，消息中包含用來指明路由的IP目的地址前綴和綁定的標記尺，MLSR#2是LSR#1通往由IP目的地址前綴所指定的目的網絡路徑上的下一跳LSR。因此，當LSR#2收到來自LSR#1的標記綁定信息時，自然將標記尺放人轉發表中與該路由相關聯的表項的輸人標記字段中。

采用上游分配標記機制的最大好處是便于信息流的多播，可以對所有要求轉發同一多播信息流的端口分配相同的標記，以此實現從多個端口轉發相同的信息流。
