　　9.1.2 以太網工作原理

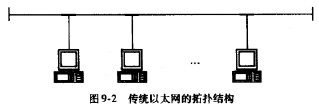

傳統以太網的拓?fù)浣Y(jié)構如圖9-2所示。多個站點（或主機）掛在一條總線（Bus)上，總線是這些主機之間的公共傳輸信道。總線的傳輸媒質最初采用同軸電纜（粗纜或細纜），后來還采用雙絞線和光纖。以雙絞線和光纖為傳輸媒質的以太網將在9.2節討論。這里集中討論以同軸電纜為傳輸媒質的傳統以太網的工作原理。

這種結構非常簡單，各站點的主機通過同軸電纜的T字形分接頭接人。一個站點發送信號，掛在總線上的其余站點均可收到，因而易于實現點對多點和廣播通信。但是，當兩個或兩個以上的站點發送的信號發生重疊或部分重疊時，就會產生相互干擾，這種現象稱為沖突或碰撞。MAC層協議主要是解決這一問題。
1.傳輸信號的碼型

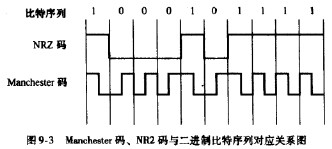

以太總線上采用基帶傳輸方式，傳輸碼型是Manchester碼。圖9-3示出Manchester碼與傳輸?shù)耐吝M(jìn)制數字（比特）序列的對應關系。每個比特分為兩個相等的時間區間，前半?yún)^(qū)間高電平后半?yún)^(qū)間低電平代表“1"，反之代表“0”；每個數據比特的中點，必有一次電平轉換。采用這種碼型傳輸?shù)男盘枱o直流成分，便于采用交流耦合；有較豐富的比特同步信息，便于接收器實現比特同步。
