1.存儲轉發（Store-and-forward)方式
對于存儲轉發式的以太網交換機，緩存器的設置與交換網絡的結構應結合考慮。在存儲器價格低廉的今天，選擇如圖9-9所示的交叉點緩存的Crossbar交換結構是最合理的。從緩存器設置的角度看，它等效于N重輸入緩存方式（參看第6章圖6-22),吞吐率可達100%;從交換結構的角度看，它是空分開關矩陣，可以在多對輸人端口和輸出端口之間并行地工作，從而有利于提高交換的總速率。此外，這種結構也比較適合以太網交換中轉發數據單元（MAC幀）長度不固定的情況。以太網交換的存儲轉發方式與分組交換的原理是類似的，所不同的只是存儲轉發的數據單元，前者是MAC幀，而后者是分組。以太網MAC幘的存儲轉發流程如下：

從各輸入端口接收并暫存MAC幀；
對整個幀進行格式檢査和CRC校驗，判斷幀是否正確。若正確，則轉到步驟

否則，轉向步驟；
識別幀的目的地址DA，根據DA査找轉發表。找到后，確定目的輸出端口號，將該幀送人相應的緩存器；否則，廣播此幀（將此幀存人與其輸人端口相連的所有交叉點的緩存器中）；
從各緩存器中按一定的規則調度輸出各幀；
刪除錯幀（包括格式錯誤、CRC校驗有錯的幀）。

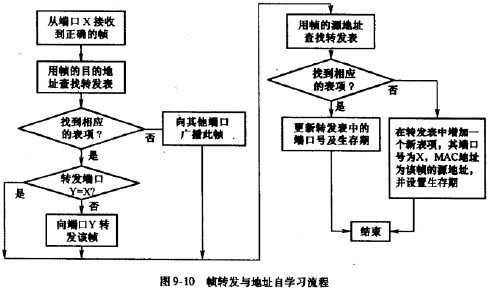

圖9-10的左半部分示出幀的上述存儲轉發流程。由于使用了幀緩存器，存儲轉發方式可以過濾掉一切錯幀和沖突碎片；可以實現速率的轉換；還可以解決交換網絡內部和輸出端口可能存在的沖突問題。因此，存儲轉發式交換機得到最廣泛的應用。這種方式的不足是存在著隨機的存儲轉發時延。
