9.4.2 虛擬局域網的標記方法
如圖9-11所示，VLAN內部各站點之間的通信，各個VLAN之間的通信都需要依靠以太網交換機。為了保證VLAN的正常工作，每個以太網交換機必須知道其各個端口下的站點屬于哪一個VLAN,也就是說每個站點要有相應的VLAN標記。為了了解VLAN的工作原理，首先需要知道VLAN標記的方法及格式。在IEEE802.1Q中定義了如下兩種類型的VLAN標記。

1.顯式標記（Explicittagging）

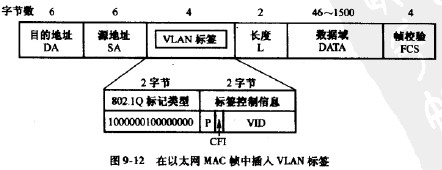

在以太網MAC幀的首部插人一個VLAN標識符，稱為VLAN標簽，用來標識發送該幀的站點屬于哪一個VLAN。如圖9-12所示，VLAN標簽插在MAC幀源地址宇段與長度字段之間，標簽的長度為4個字節。前2個字節為標簽協議標識符（TP1D),設置為100G000100000000,稱為802.1Q標記類型。后面2個宇節為標簽控制信息（TCI),它由以下幾部分組成：
用戶優先級字段P,3比特，它允許帶VLAN標簽的幀在那些不具備表示用戶優先權的網段上攜帶用戶優先級信息；可以有8個優先級，0是最低級，7是較高級；
規范格式指示符CFI，1比特，用來指出MAC幀中所有的地址是規范的；
VLAN標識符V1D,12比特，用來地標識發送該幀的站點是厲于哪一個VLAN。
2.隱式標記（Implicittagging）
在MAC幀中不設VLAN標簽。發送幀的站點屬于哪一個VLAN,通過它所連接的交換機端口號、它的MAC地址或IP地址等隱含表示。
