9.4.3 虛擬局域網的劃分
VLAN可以根據其站點所屬的交換機端口號、MAC地址、IP地址等來劃分。
1.按端口號劃分VLAN

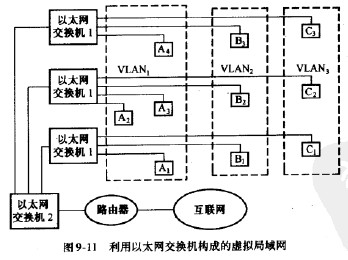

如圖9-11所示，以太網交換機的每一個端口都與一個站點相連接。如果該站點屬于一個VLAN,則可以用交換機的端口號來標識VLAN。實際上，一個端口下可能有多個站點，形成一個物理網段（以太網的一個沖突區）。在這種情況下，只要該網段的所有站點均歸屬于一個VLAN,那么仍然可以用端口號標識VLAN，因此仍然可根據端口號來劃分VLAN。例如，一個交換機有四個端口，端口1和4下面的站點屬于VLAN1，端口2和3下面的站點屬于VLAN2,在這種情況下就可按端口號將站點劃分到不同的VLAN中去。

這種劃分方法的缺點是不允許用戶移動。如果一個站點從一個端口移動到另一個端口，就必須重新配置VLAN。另外，如果一個端口下的多個站點分別屬于不同的VLAN,這種劃分方法是不適用的。
2.按MAC地址劃分
根據站點的MAC地址劃分VLAN。當站點移動時，不需要重新配置。這種方法的主要缺點在于所有VLAN成員最初都必須被分配到至少一個VLAN中去。當網絡VLAN的成員比較多時，初始配置并不是一件容易的事情。
3.使用組播組
用組組劃分VLAN就是動態地把那些需要同時通信的站點定義到一個VLAN中，并在VLAN中用廣播的方法實現點對多點通信。
4.按站點的IP子網地址劃分
可以用站點的IP子網地址來劃分VLAN成員。雖然這種VLAN劃分方法基于第三層協議,但與網絡路由無關，IP地址只是用來作為一種對應關系來決定VLAN的成員，并不需對IP地址進行處理。在基于第三層的VLAN中，用戶可以移動他們的終端而不需要重新配置網絡地址。問題是需要識別第三層地址，因而比根據MAC地址來轉發數據幀，可能要花更長的時間。
