9.4.4 VLAN成員間通信

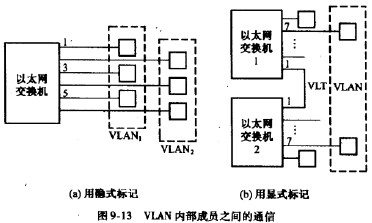

如果VLAN的各個成員位于同一以太網交換機的不同端口之下，則一般采用隱式VLAN標記方式就可實現VLAN成員之間的通信，如圖9-13(a)所示。從交換機某一端口進來的幀只能送往屬于同一VLAN的其他端口。例如，從端口1進來的幀可根據以太網交換機的轉發表轉發到端口3或端口5;如果VLAN,的所有站點為一個組播組，那么從端口1進來的幀就將廣播給端口3與5。

如果VLAN的各個成員位于不同以太網交換機的端口之下，則需要采用顯式VLAN標記方式來實現VLAN成員之間的通信，如圖9-13(b)所示。交換機從某一站點收到MAC幀后，根據其輸人端口（或其他信息）確定其所屬的VLAN,在MAC幀上添加相應的VLAN標簽，再根據轉發表送到下一交換機，由最后一級交換機自動去掉VLAN標簽，把MAC幀送給目的站點。
鏈接交換機的這些端口構成虛擬網主干（VLT),這些端口被所有VLAN共享，而每個其他端口只能屬于一個VLAN。例如，在圖9-13(b)中將交換機1和交換機2的端口1定義成虛擬網主干端口，然后把這兩端口連接起來，如果交換機1的端口7向交換機2的端口7傳送幀，則先讓交換機1在幀上加上VLAN標簽，然后通過端口1送給交換機2，交換機2在端口1收到交換機1送來的幀，通過判別幀上的VLAN標簽知道是厲于該VLAN的端口送來的，一查目的端口7屬于同一個VLAN,就去掉_上的VLAN標簽，把幀從端口7轉發出去。如果同一VLAN的成員在物理上分別厲于多個交換機，如圖9-11所示，那么就需要有一個專門的交換機（圖中的以太網交換機2)來構成VLT。

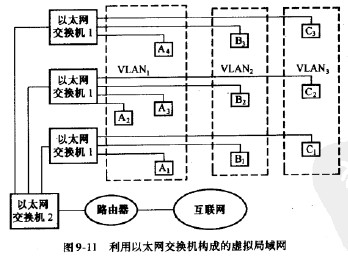

在一個VLAN的各個站點分別歸屬于多個以太網交換機的情況下，為了支持VLAN內部成員間通信，各以太網交換機的轉發表表項必須增加與端口號、站點MAC地址相對應的VLAN標簽。對照圖9-11，下級交換機一旦接收到某站點發來的MAC幀，就可以根據接收端口號或幀的源地址查找轉發表，確定相應的VLAN標簽，并將它添加到轉發幀上；然后把轉發幀通過上傳端口送給上級交換機。上級交換機根據它的接收端口號、VLAN標簽和幀的目的地址，通過查轉發表就可確定轉發端口號，將幀轉發給另一個下級交換機。該交換機再根據VLAN標簽和幀的目的地址，確定轉發的目的端口，將幀發給指定的目的站點。注意，在這一過程中，VLAN標簽是始終不變的。
