9.4.5 VLAN間通信
一般情況下VLAN之間是不要求或不允許進行通信的。如果在VLAN間需要通信，則可以有如下方法。
(1)用以太網（第二層）交換機實現VLAN間通信

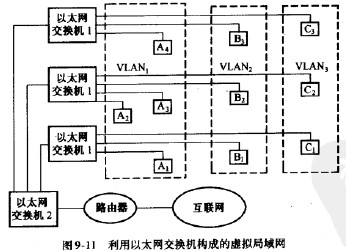

如圖9-11所示，與前面所述的VLAN內部成員之間的通信過程基本相同，區別僅在于上級交換機要根據轉發幀的目的地址，實現VLAN標簽的轉換，然后再轉發給適當?shù)南录壗粨Q機。

1.用第三層交換機實現VLAN間通信
將圖9-11中的上級以太網交換機換成第三層交換機，也是一種解決方案D第三層交換機把第二層的交換功能和第三層的路由功能結合在一起，為每個VLAN設置1P網絡地址和子網掩碼。當來自下級以太網交換機的轉發幀到達后，取出幀內的IP分組，根據分組的目的地址，獲得目的站點的VLAN標簽，把目的站點的MAC地址作為轉發幀的目的地址，把目的站點的VLAN標簽作為幀的VLAN標簽，再把偵送給下級交換機。
2.用髙層網關實現VLAN間通信
某些站點，通常是服務器，能夠成為多個VLAN的成員。VLAN間的通信就可以利用這些服務器來實現，在這里服務器執行網關的功能。例如，3Com的服務器在僅用一條通信鏈路與交換機端口連接的情況下，就允許屬于16個不同VLAN的站點同時訪問服務器，這些不同VLAN之間的成員就可以通過該服務器完成相互通信。
