10.1 光波分復用原理

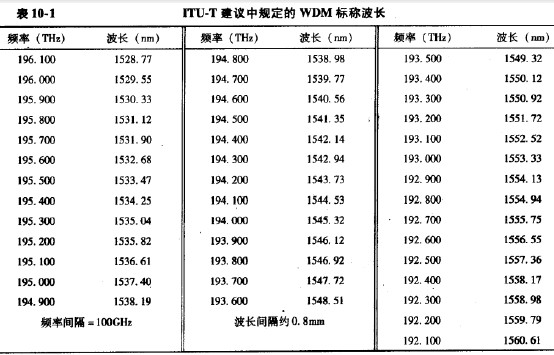

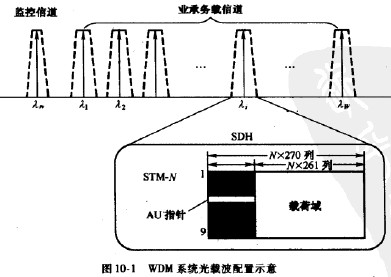

光波分復用（WDM）是在一條光波信道中用多個載波同時傳輸光信號的技術，這些光載波具有不同的中心頻率，按規定的頻率間隔配置。這里所說的光波信道，包括光纖信道和無線光信道。光纖波分復用傳輸系統的工作波段，目前位于1.50Vm-l.60Vn的范圍內。 典型的載波頻率間隔是200GHZ/100GHZ/50GHZ,相應的波長間隔約為1. 6nm/0. 8nm/0.4mn。在所有的光載波中，一般用一個波長作為監控之用，稱為監控波長；其余的載波用 于承載業務信息。圖10-1所示給出光載波配置的示意圖，并表示出業務承載信道傳輸SDH的STM-yv幀的情形。表10-1所示為rru-T建議中規定的標稱光載波頻率和相應的波長。

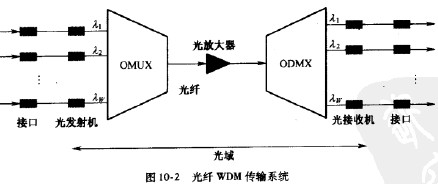

光纖波分復用傳輸系統的基本組成如圖10-2所示。在發送端，各路電信號經過接口電路調制到工作于不同載波頻率的光發射機上，光復用器（OMLX）組合各發射機輸出的光信號，并稱合到同一光纖上傳輸。在接收端，光解復用器（ODMX）分離不同波長的光信號， 分別送給光接收機，并將光信號轉換為電信號，作進一步的處理后從不同的接n輸出。復合光信號在光纖線路上傳輸一段距離后，要用光放大器（OA）對光信號進行中繼放大。這種 光放大器要在整個WDM波段范圍內有平坦的增益，目前普遍采用摻鉺光纖放大器 （EDFA）圖10-2中只表示出一個方向的傳輸，相反方向的傳輸與此類似，不再贅述。

WDM技術的主要特點如下。
（1）利用多個波長并行傳輸，突破電子電路的速率極限，減小了光纖色散的影響，充分利用光纖的巨大帶寬資源，使單根光纖的傳輸容量比單波長傳輸增加幾倍、幾十倍甚 至幾百倍。例如采用80個波長（每波長40Gbit/s）的WDM傳輸系統，其傳輸容量達到 3.2TTbit/s。

（2）節省線路投資。由于每光纖的傳輸容童大大增加，故可以減小長途干線中的光纖數。另外，采用WDM技術，便于實現已鋪設光纖的擴容。
（3）在光域傳輸的透明性好，各波長的信道相對獨立，可同時傳輸不同類型、不同速率的信號。例如，既可以承載SDH的數宇同步時分復用信號，也可以承載ATM或IP的數 字異步時分復用信號，甚至還可以傳輸模擬信號。
（4）可降低對光發射機（E/0)和光接收機（0/E）器件工作速率的要求，因為每個波長的傳輸速率遠小于一根光纖的傳輸總容量。
（5）具有高度的組網靈活性和可靠性。利用基于WDM技術的光分插復用設備（OADM）和光交叉連接設備（OXC）可構成星型、線形、環形、格形等不同拓撲結構的通信網；通過冗余配置和網絡中的多路徑可以提髙通信的可靠性和網絡的頑存性。
