10.3 光分插復用設備（OADM）

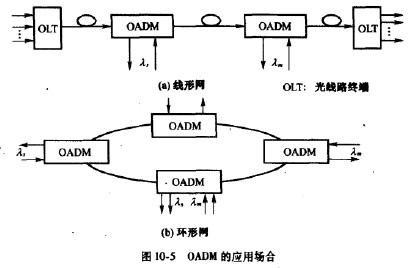

WDM光網絡中最簡單的一種節點設備，就是本節所述的光分插復用設備（OADM）,如圖10-5所示。OADM的主要應用場合是環形的或線形的WDM光網絡。它的基本功能是: 在實現光域透明中繼轉發的同時，從輸人光纖鏈路中分出一個或多個波長的光信號到本地, 又從本地插入同樣數目波長的光信號到輸出光纖鏈路中去。這樣，OADM就為上下本地業務 提供了寬帶信道。下面分別介紹OADM的幾種實現方法及其工作原理。
基于解復用/復用結構的OADM

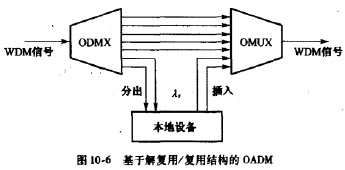

如圖10-6所示，這種OADM采用波分解復用器與復用器背靠背連接的形式來實現。波分解復用器首先將輸人光纖鏈路的WDM光信號分離為各個波長的光信號，然后分出其中的一個或多個波長的光信號送給本地接人設備；從本地設備插人的相應波長的光信號與直接轉 發的那些波長的光信號加到復用器，合并輸出到光纖鏈路。
這種結構的0ADM只是波分復用器與解復用器的簡單組合，無需增加新的光器件。但是，在解復用器與復用器之間的（光纖）連線會隨著波分復用的波長數的增加而增多，實現的復雜度也會相應增加。另外，不需要分插的那些波長的光信號不能直接通過，也要經過 解復用器和復用器的處理，其中的光濾波器會給光信號帶來一定的損傷，從而會影響系統的 傳輸性能。
