1.基于光纖馬赫-曾德爾干涉儀和光纖布喇格光柵的OADM

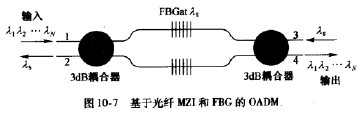

圖10-7所示的是在平衡的馬赫-曾德爾干涉儀（Mach-Zehnder Interferometer, MZI)的 雙臂寫人相同的兩個光纖布格光柵（Fiber Bragg Grating，FBG)構成的全光纖型OADM。 FBG和MZI都是光的無源器件。MZT通常使用兩個3dB定向耦合器來連接兩條不同長度的 光通路，通過光波的干涉原理來實現不同波長從不同的端口輸出，因而可用作濾波器和波分復用/解復用器。FBG是采用一定的工藝在光纖纖芯中形成的折射率的周期性變化，其空間周期可以與光波波長相比較。FBG是一種反射型光纖光柵，它只對某一個波長為中心的很 窄波長范圍的光波發生反射，而不影響其他波長的光波通過。被反射的波長稱為布喇格 (Bragg)波長，其值由下式確定

式（10-1)中A是光柵的空間周期，即纖芯折射率周期性變化的兩個相鄰最大點之間的距離；是纖芯的等效折射率。

在圖10-7中采用的是雙臂長度相同的MZI。從端口1輸人的多波長光信號經過左邊的 3dB耦合器將功率等分給兩臂。在MZI兩臂上的FBG對中心波長為A.的光信號產生反射，而讓其他波長的光信號通過。被反射的波長為A.的光信號返回左邊的3dB耦合器，然后從 端口 2分出；被通過的各個波長的光信號經右邊的3dB耦合器從端口4輸出。同理，從端口3插人的中心波長為A,的光信號被兩臂的FBG反射，再經右邊的3dB耦合器從端口4輸出。 這樣就實現了分插復用的功能。
